Коническо-цилиндрический редуктор МК85-А20 (аналог Flender B2NV06) привода вентиляторной градирни

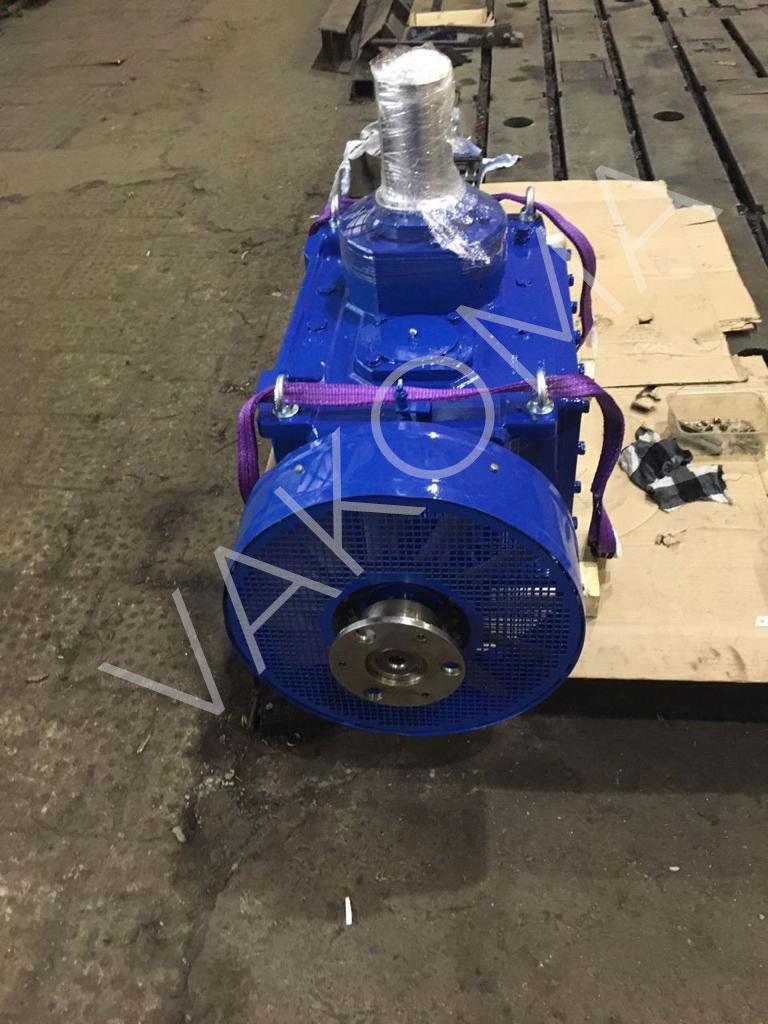

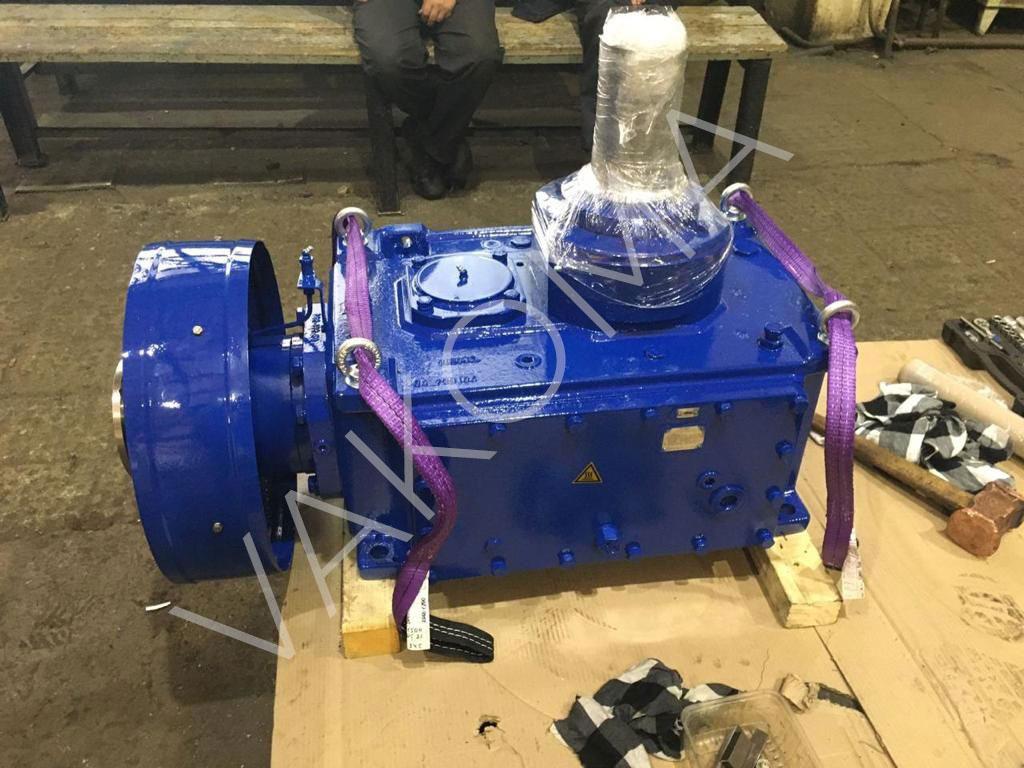

ООО «ВАКОМА РУС» выполнило работы по разработке рабочей конструкторской документации, изготовлению и поставке комплектного коническо-цилиндрического редуктора МК85-А200 взамен находящегося в эксплуатации редуктора Flender B2NV06 для привода вентиляторной градирни.

Редуктор разработан с учетом монтажа и установки на существующие посадочные места с сохранением технических характеристик оригинального редуктора Flender.

Корпус редуктора — крутильно-жесткий, недеформируемый, сварной конструкции, рассчитан в соответствии с МКЭ.

В технологии изготовления зубчатой передачи применены усовершенствованные NiCrMo сплавы, имеющие повышенные характеристики, нарезка кругового зуба Klingelnberg (тип зацепления конической передачи, которое используется в угловых механизмах для передачи высокого крутящего момента), цементация (HRС 58-62, глубина цементированного слоя – 1,4 мм), зубошлифовка (финишная обработка HPG-S, степень точности (Q) зубчатого зацепления не ниже 5 по DIN 3962).

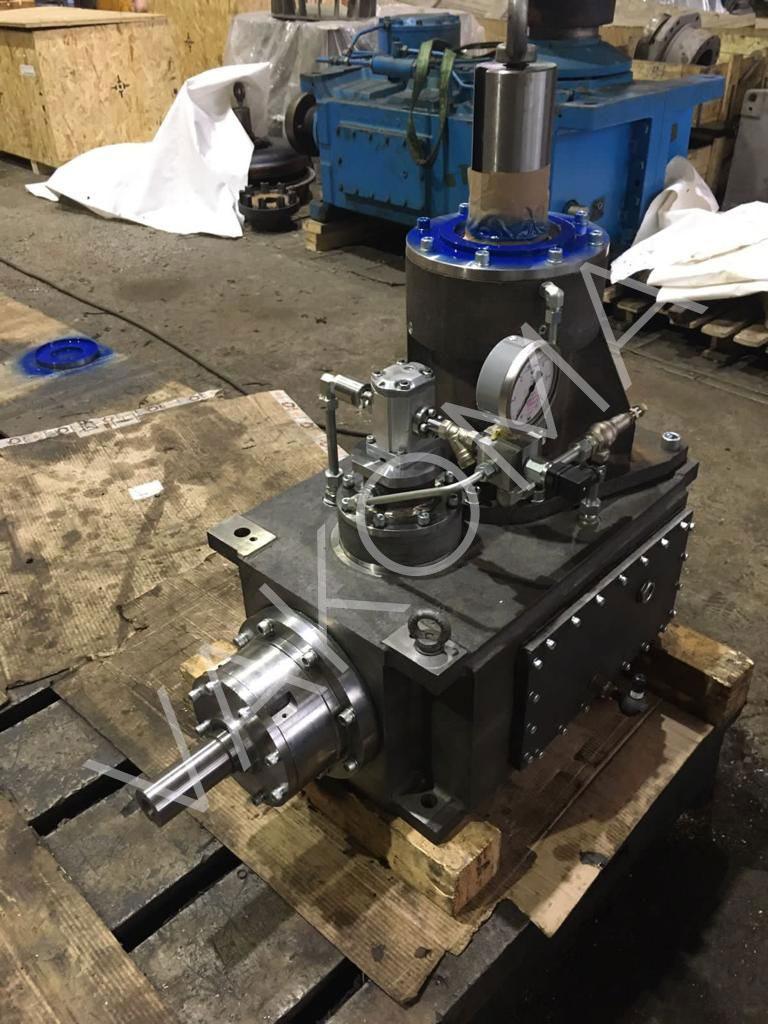

По окончании сборочных работ на производственной площадке ООО «ВАКОМА РУС» были проведены LFTR-Тестовые испытания редуктора (подключение электроаппаратуры и системы смазки, тестовые испытания привода с контролем температуры масла в режиме рабочих оборотов, температуры и шумовых характеристик).
