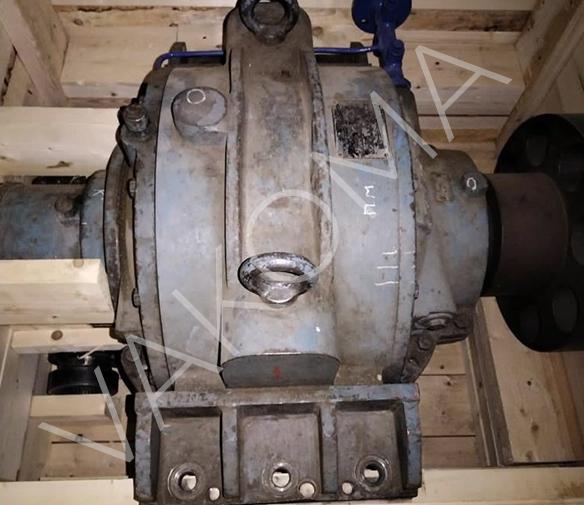

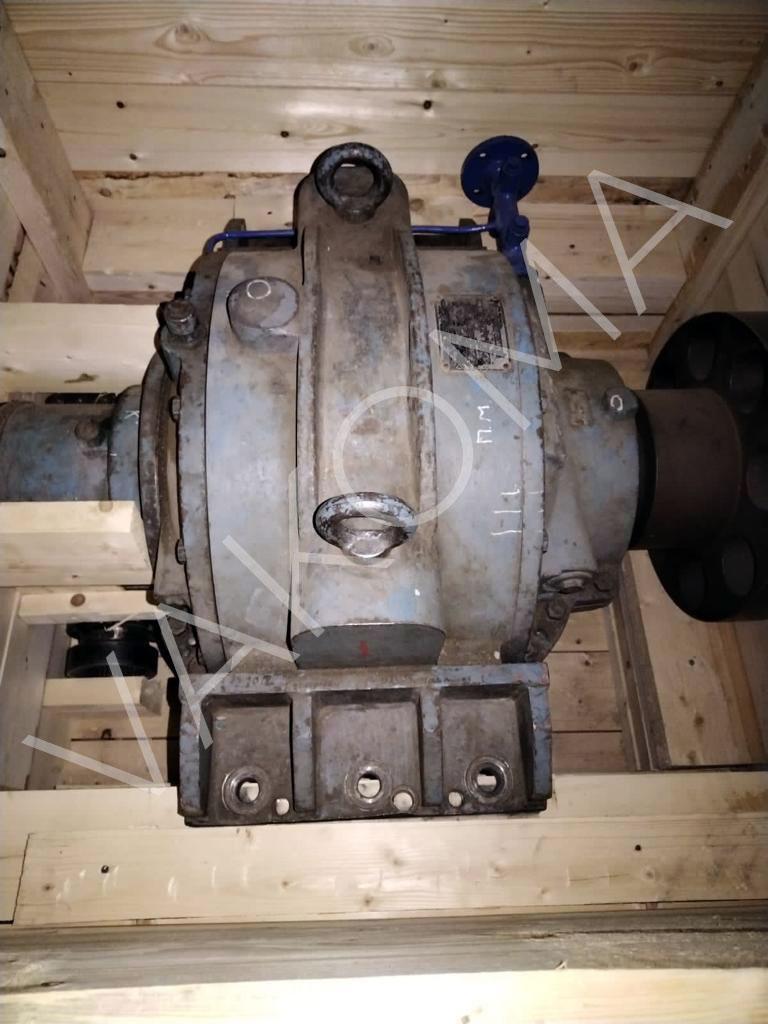

Капитальный ремонт второго турбо-планетарного редуктора RENK TPA-40P компрессорной установки.

В рамках реализации ремонтной программы основного технологического оборудования предприятия Заказчика специалистами нашей компании был выполнен капитальный ремонт второго турбо-планетарного редуктора RENK TPA-40P.

В соответствии с ранее утверждённым регламентом ООО «ВАОМА РУС» выполнила работы:

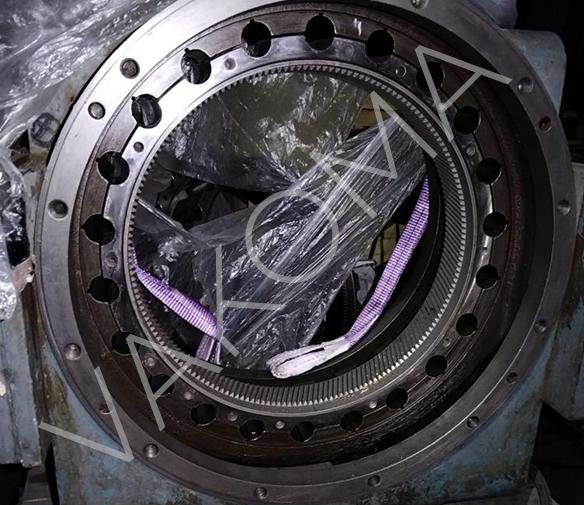

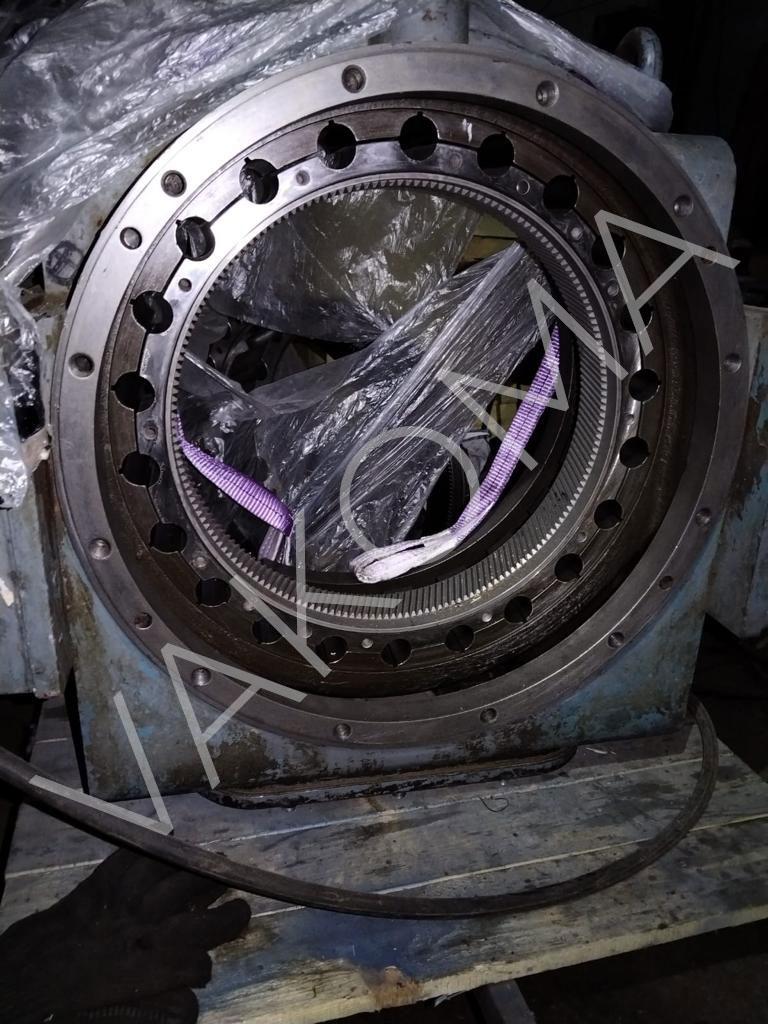

• • Полная разборка редуктора, реверс-инжиниринг зубчатой передачи - разработка рабочей конструкторской документации. Контроль геометрии корпуса редуктора. Контроль целостности корпуса редуктора.

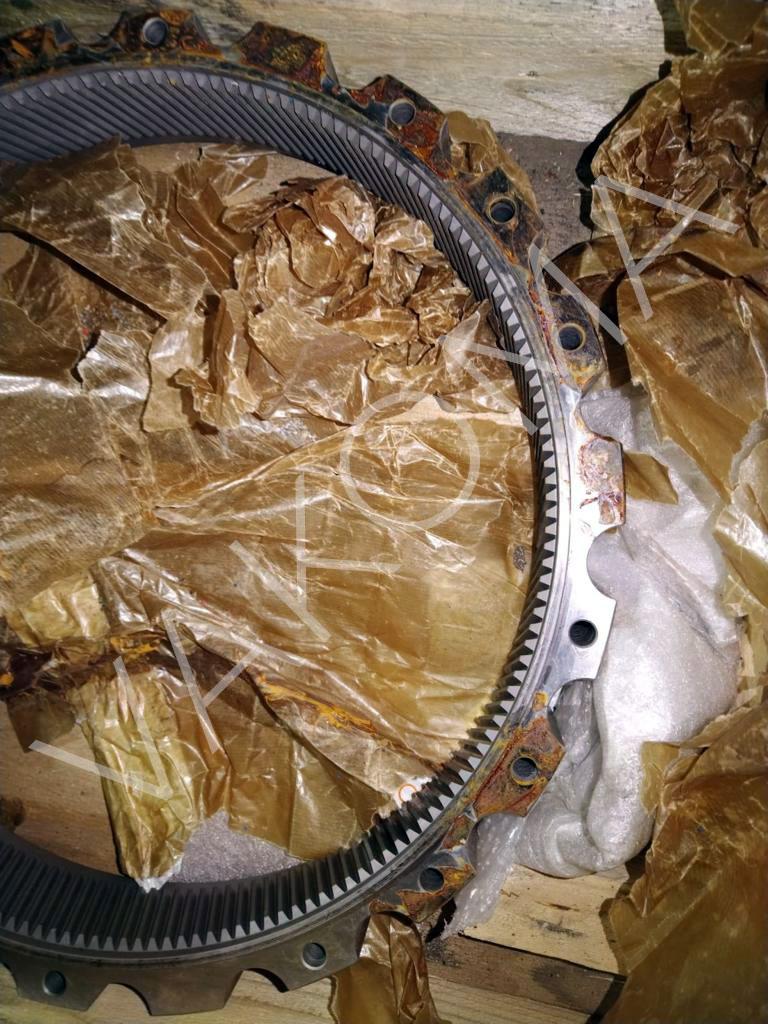

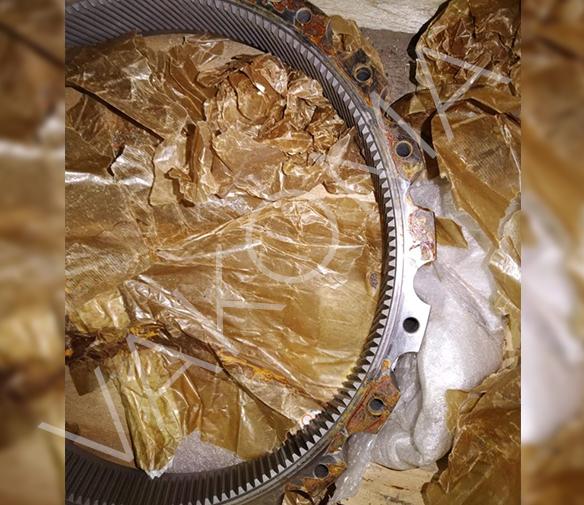

• • Изготовление узлов и комплектующих - изготовление новой зубчатой передачи из NiCrMo сплавов, включая вал-шестерня (солнечная), венцы, оси сателлита, сателлиты, гильза муфты сцепления, промежуточная гильза, фланец муфты сцепления. Цементация 56-60 HRC, зубошлифовка, степень точности – не ниже 6-С (контроль точности изготовления: трехкоординатный измерительный стенд GLEASON 3000 GMM (общая геометрия), KLINGELNBERG PFSU 1200 (эвольвентометр), AFFRI (контроль твердости)).
• • Изготовление подшипников упорного и опорно-упорного.

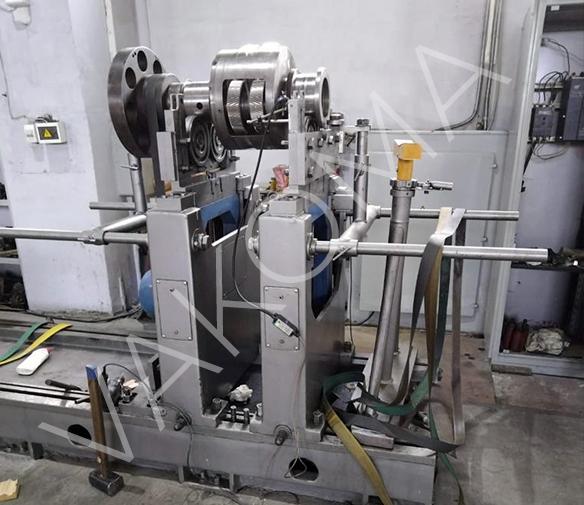

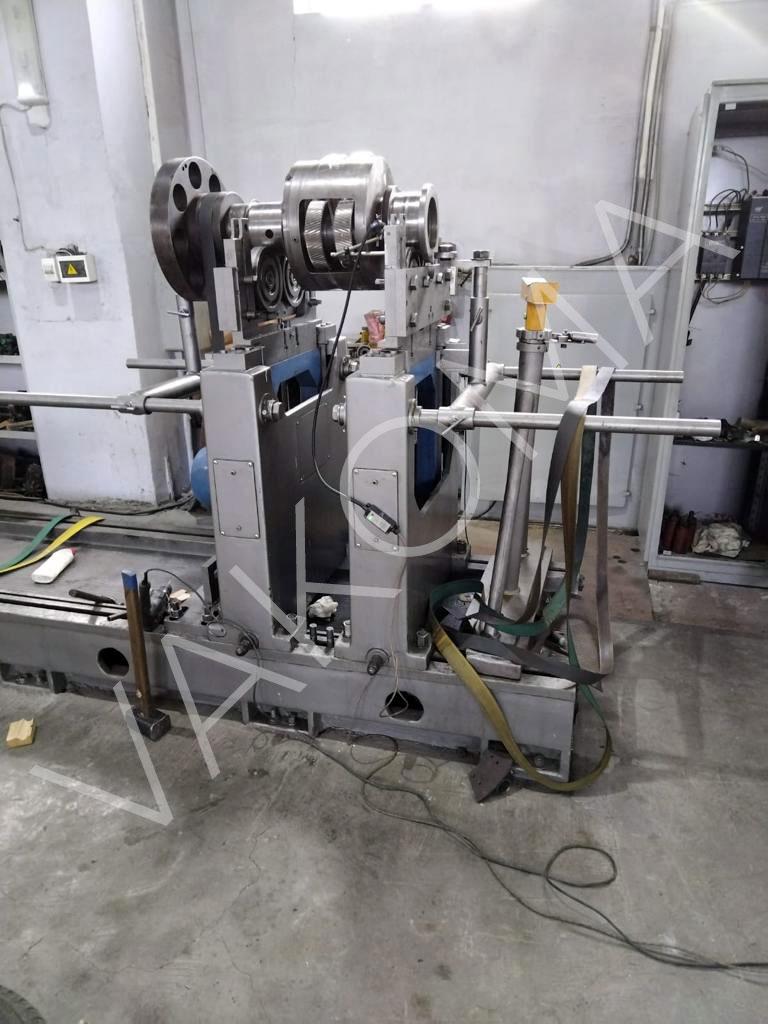

• • Проведение динамической балансировки промвала в сборе, а также проведение динамической балансировки приводного вала в сборе с зубчатой передачей (класс точности балансировки G2,5 по ГОСТ ИСО 1940-1-2007).
• • Проведение сборочных работ редуктора с покраской корпусной части.

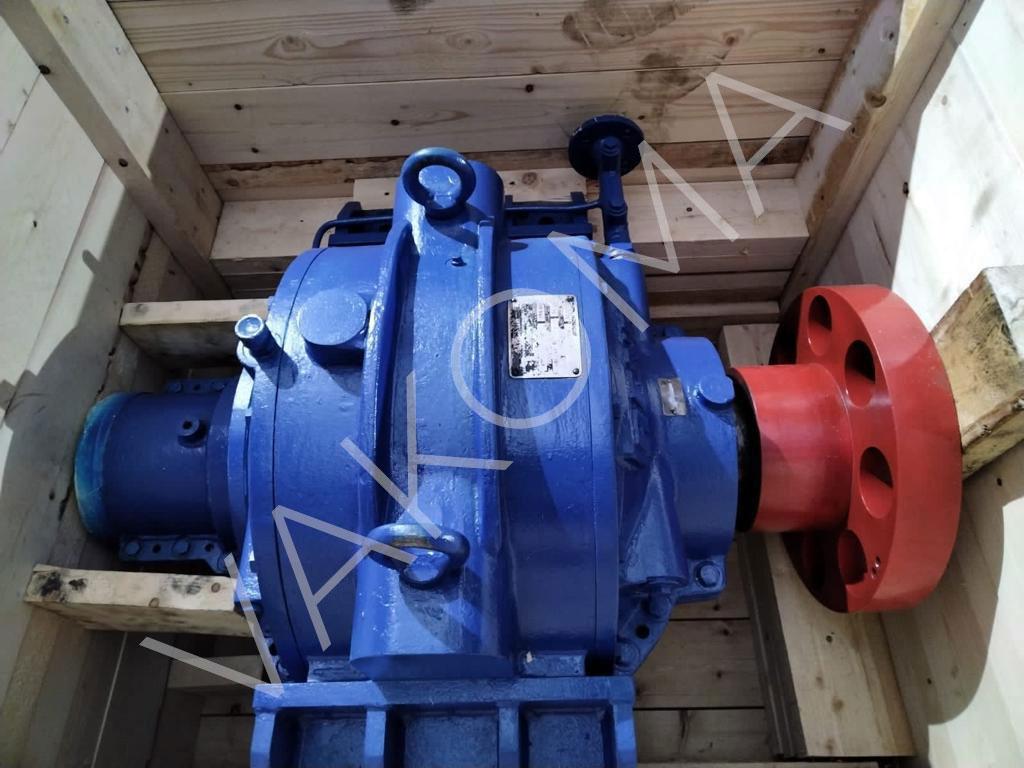

Перед отгрузкой была проведена антикоррозийная защита: покрытие материалом TECTYL OIL всех обработанных поверхностей. Упаковка: водоотталкивающая упаковка для перевозки.
