Мультипликатор 30.000 об/мин для тестового стенда ФГБОУ «Уфимский Государственный Авиационный Технический Университет» (УГАТУ)

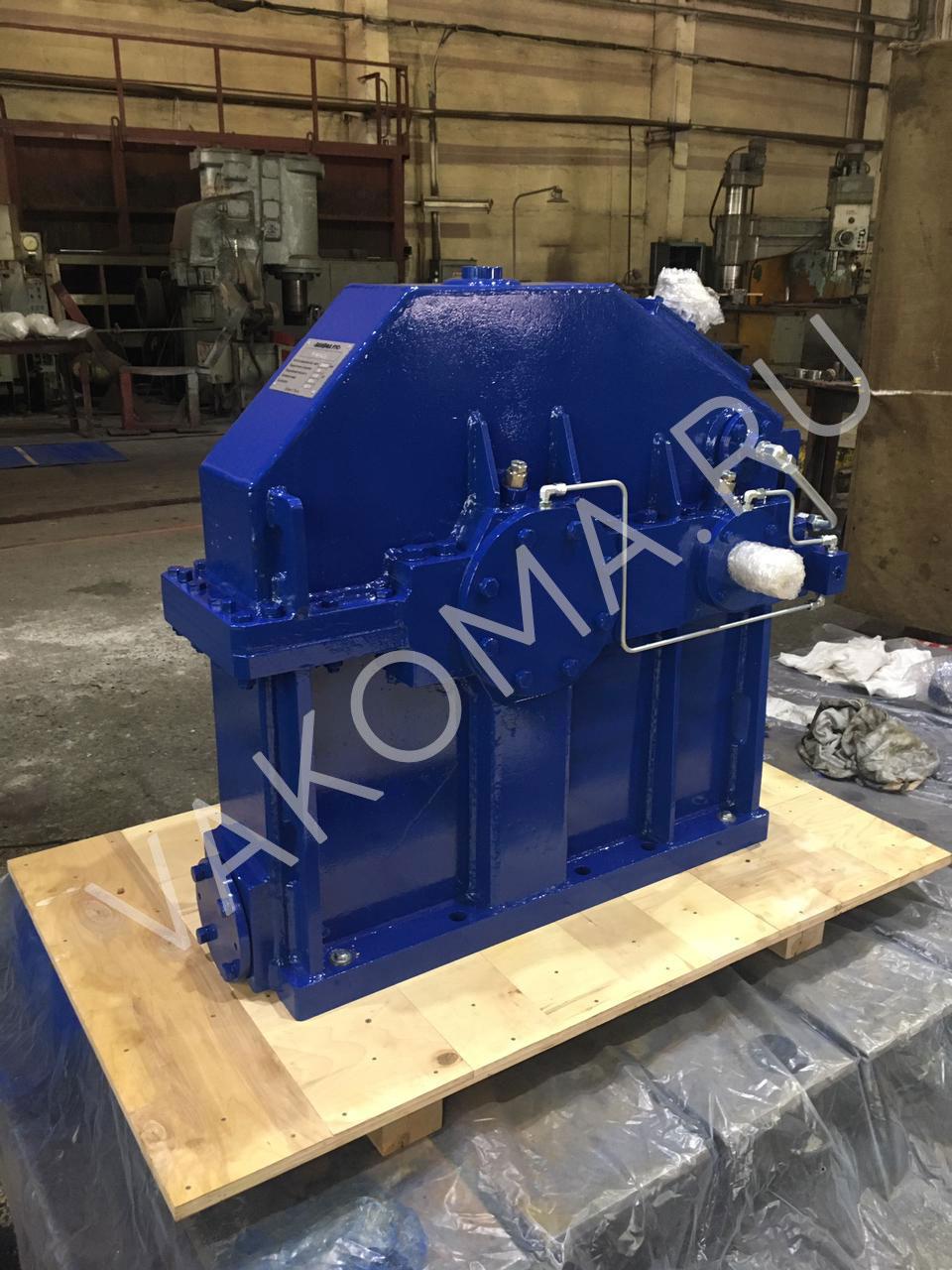

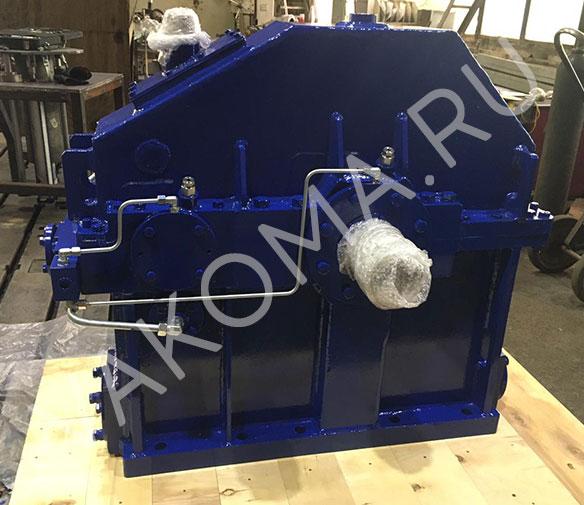

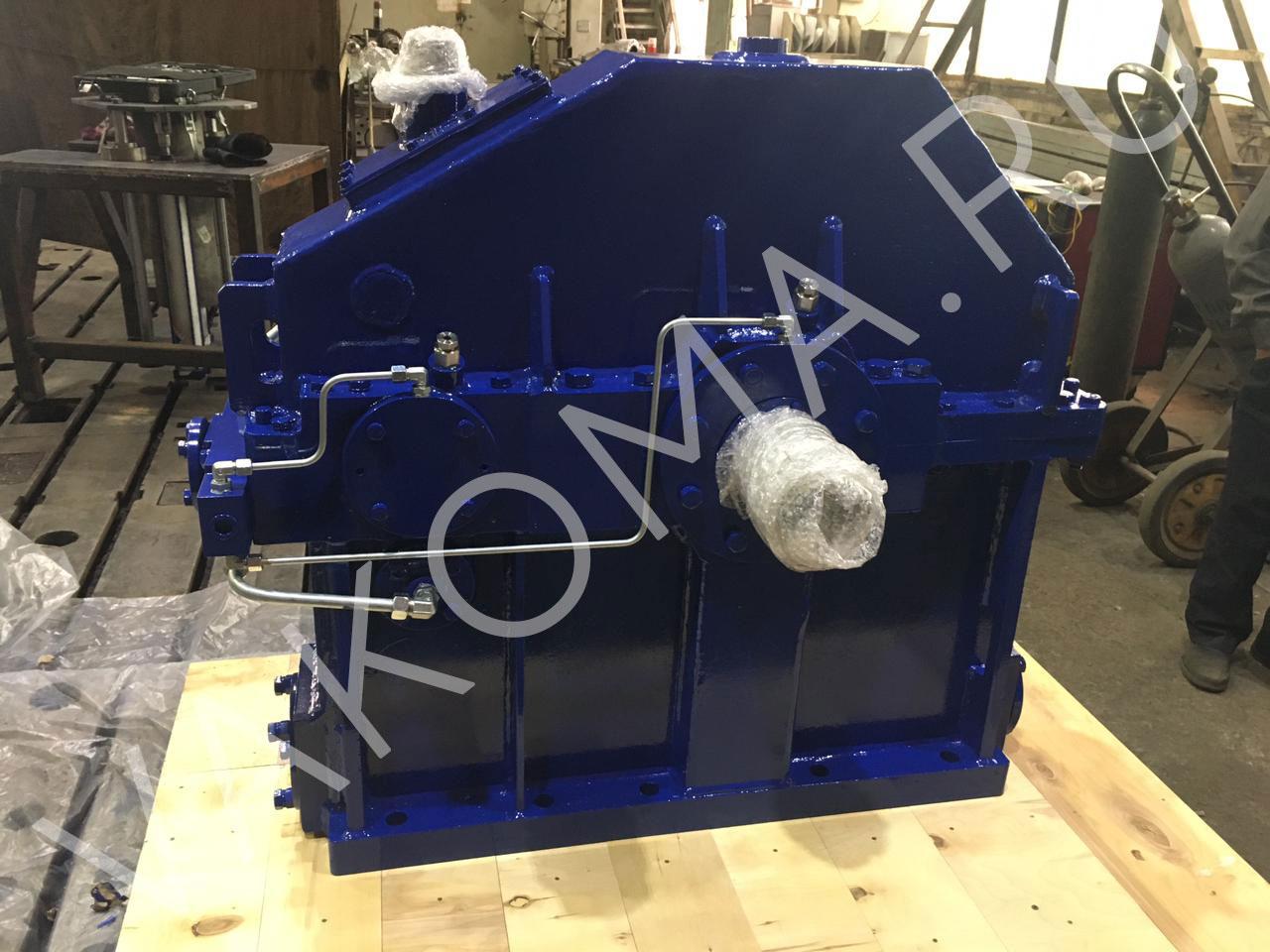

Завершены заводские испытания первого в истории ООО «ВАКОМА РУС» мультипликатора, позволяющего обеспечить частоту вращения 30.000 об/мин.
Данная машина была разработана специалистами нашей компании по заказу Научно-исследовательского института «Электротехнические комплексы и системы» ФГБОУ «Уфимский Государственный Авиационный Технический Университет» (УГАТУ) для применения в составе испытательного стенда изделий для авиационной промышленности.
В конструкции нашего скоростного мультипликатора применены самые современные технические решения, включая:
- высокоточная зубчатая пара особой прочности, изготовленная из специальных NiCrMo сплавов;
- специальные шпиндельные подшипники качения от SKF;

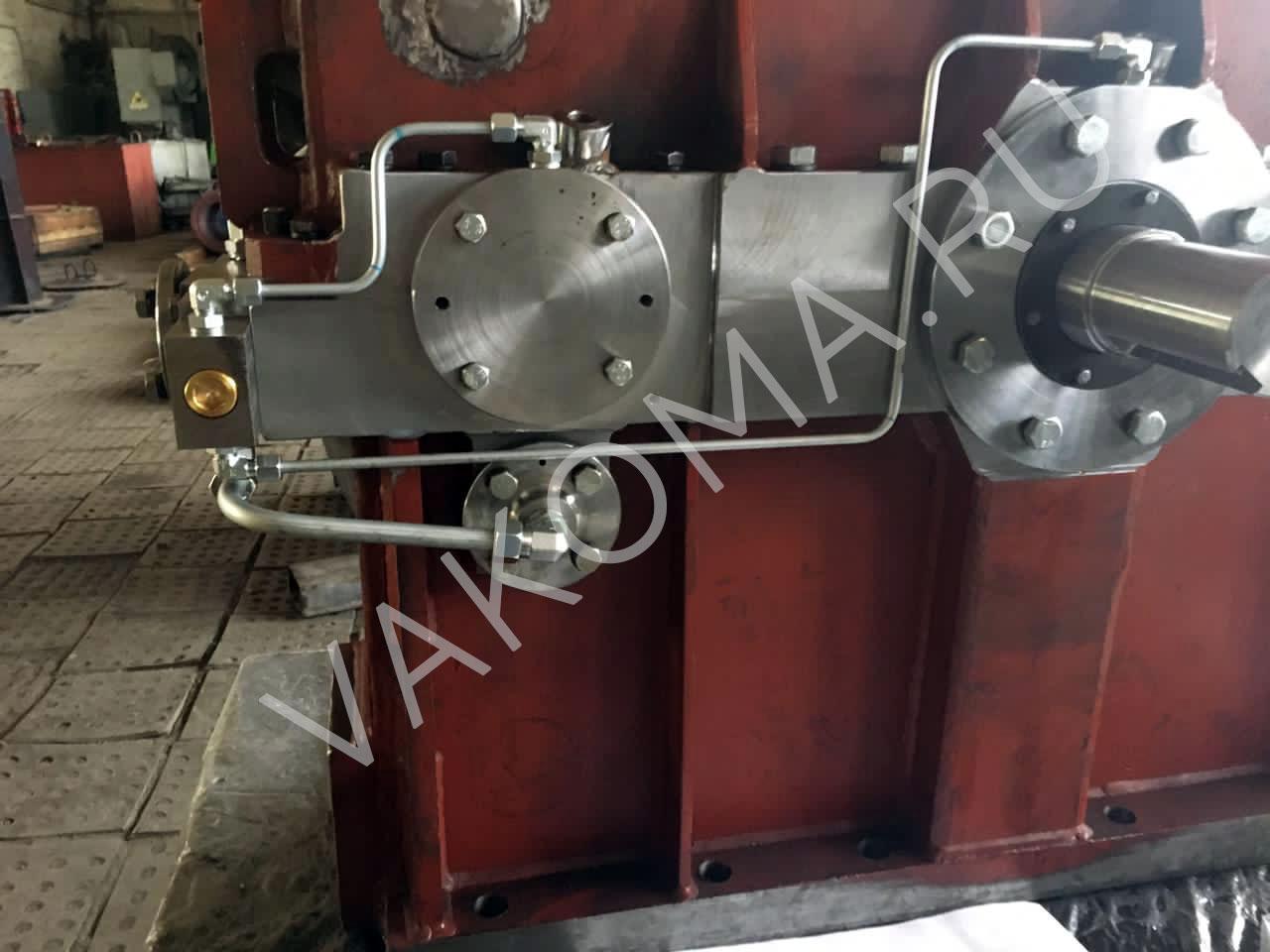

- система смазки мультипликатора на элементах PARKER;
- специальная система отвода картерных газов;
- системы контроля температуры и вибрации на элементах IFM;

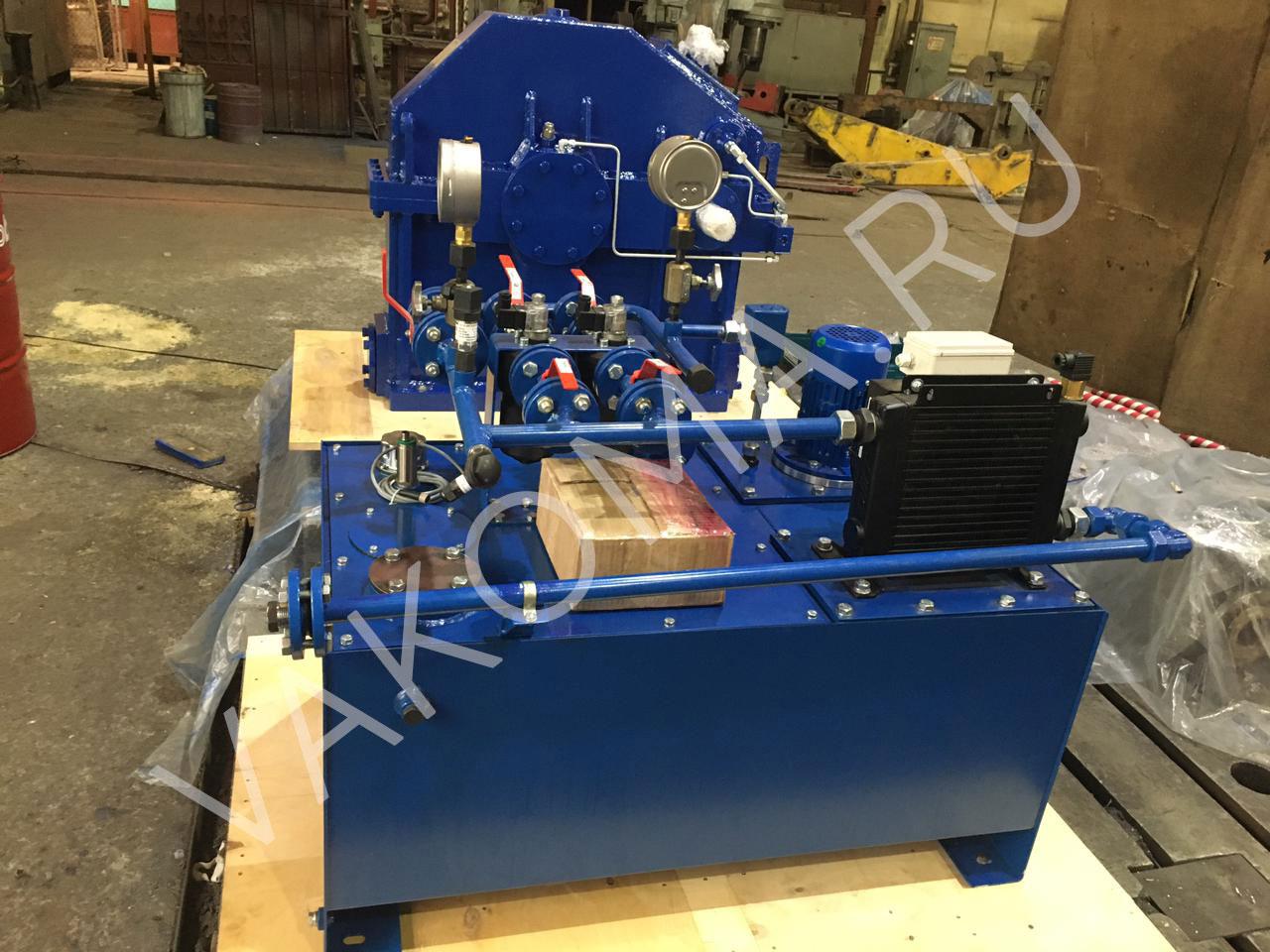

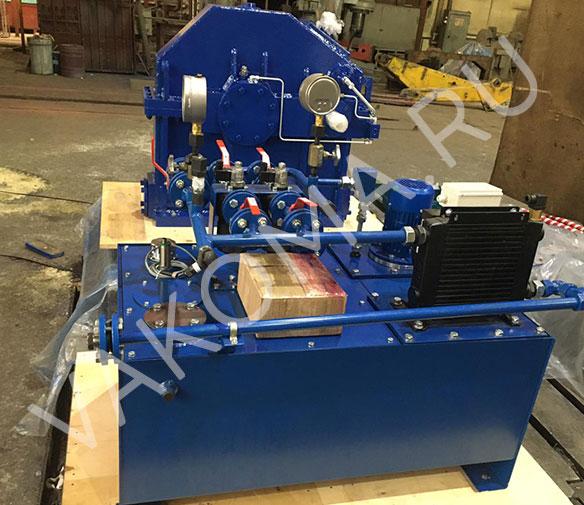

- специально разработанная для данного проекта станция жидкой смазки.

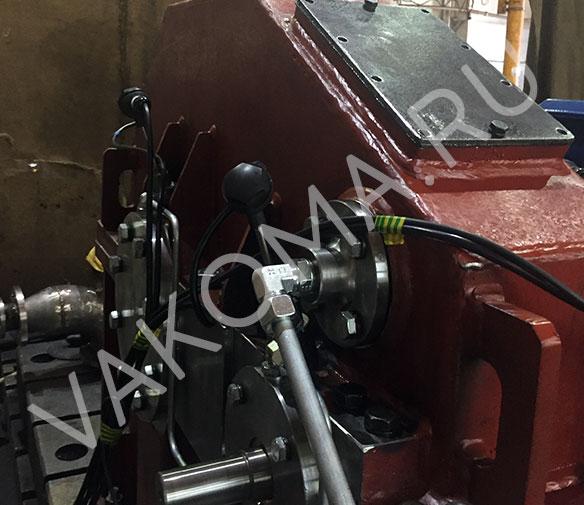

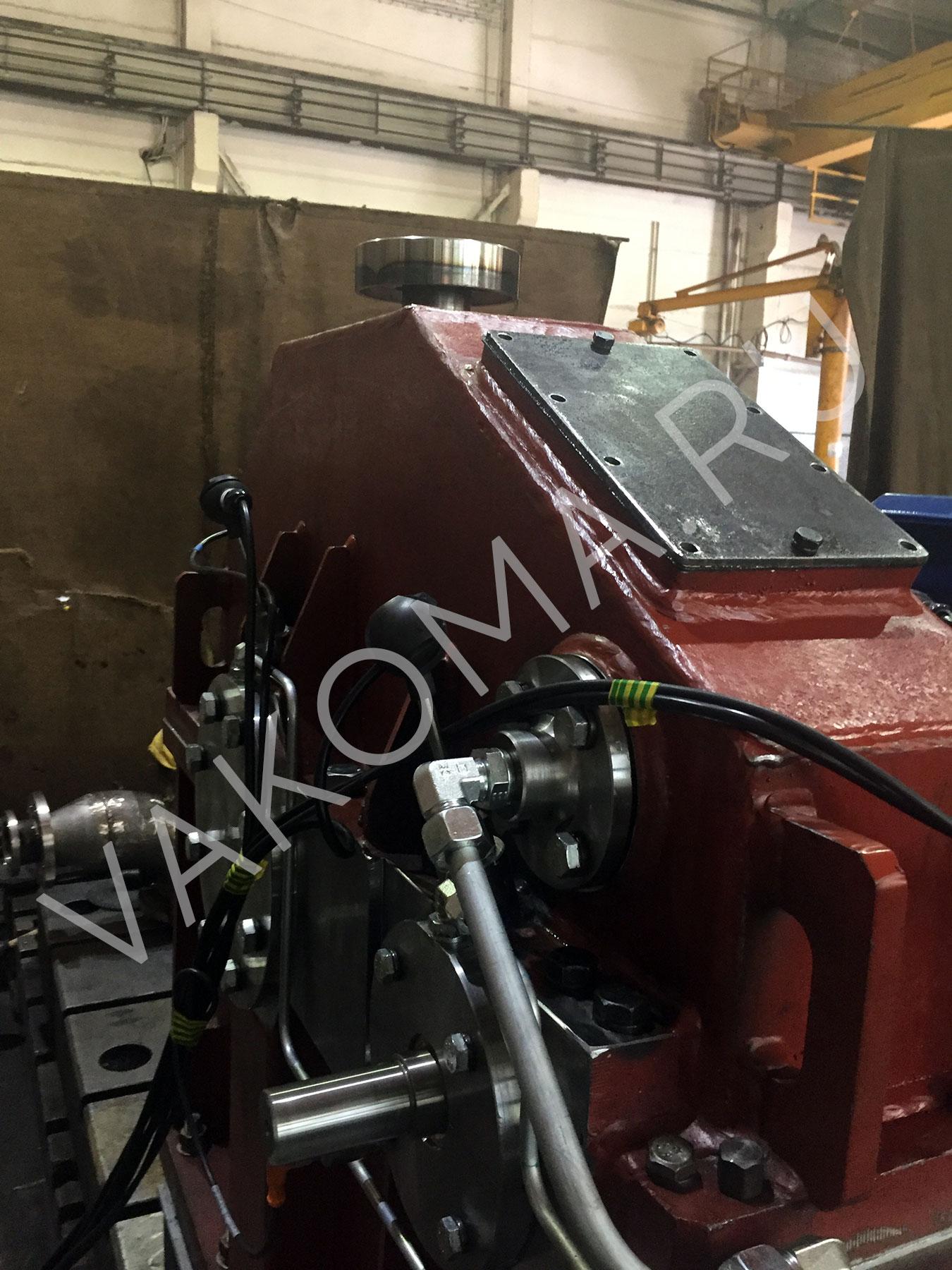

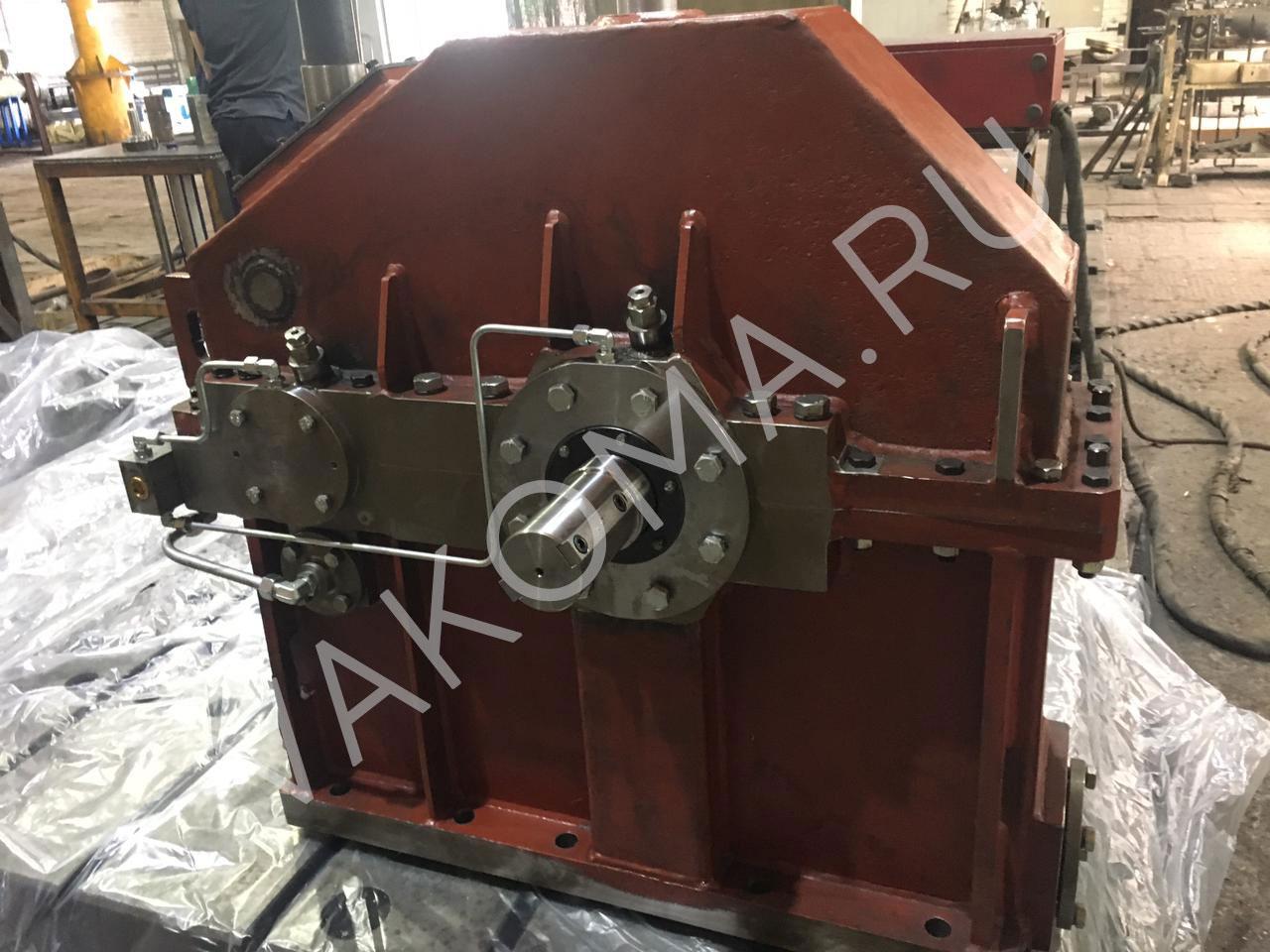

Тестирование мультипликатора проводилось в течение 15 дней на испытательном стенде ООО «ВАКОМА РУС» в различных диапазонах частот вращения: 6.000 / 12.000 / 18.000 / 24.000 / 30.000 об/мин с фиксацией всех параметров работы.
По результатам совместных с представителями Заказчика приемо-сдаточных испытаний был подписан положительный Акт и оборудование отправлено в место установки.
| Параметр | Значение |
|---|---|
| Передаваемая мощность, кВт | 630 |
| Скорость вращения тихоходного вала, об/мин | 3000 (не более) |
| Скорость вращения быстроходного вала, об/мин | 30000 |
| Передаточное отношение | 10 |
| Межосевое расстояние, мм | 410 |
| КПД при 100% нагрузке, % | 98,00 |

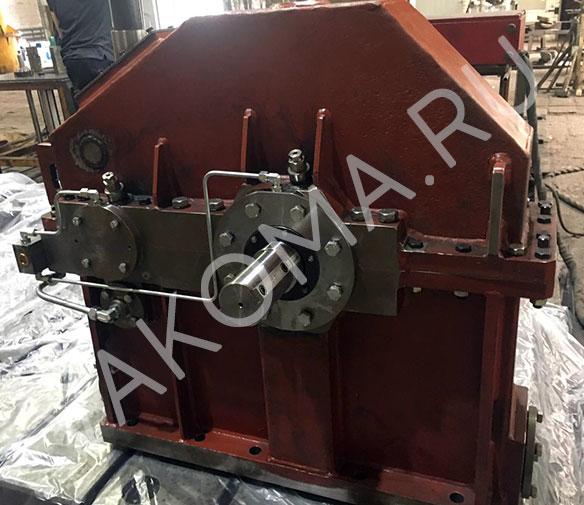

| Корпус редуктора | Сварной конструкции с горизонтальным разъемом, сапуном, соединительными патрубками для подвода и слива масла |

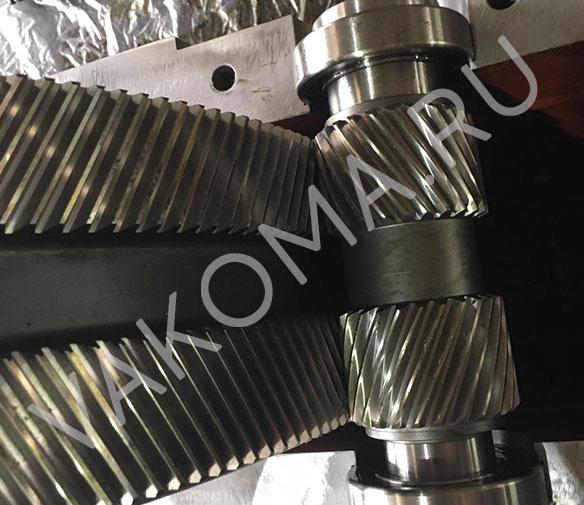

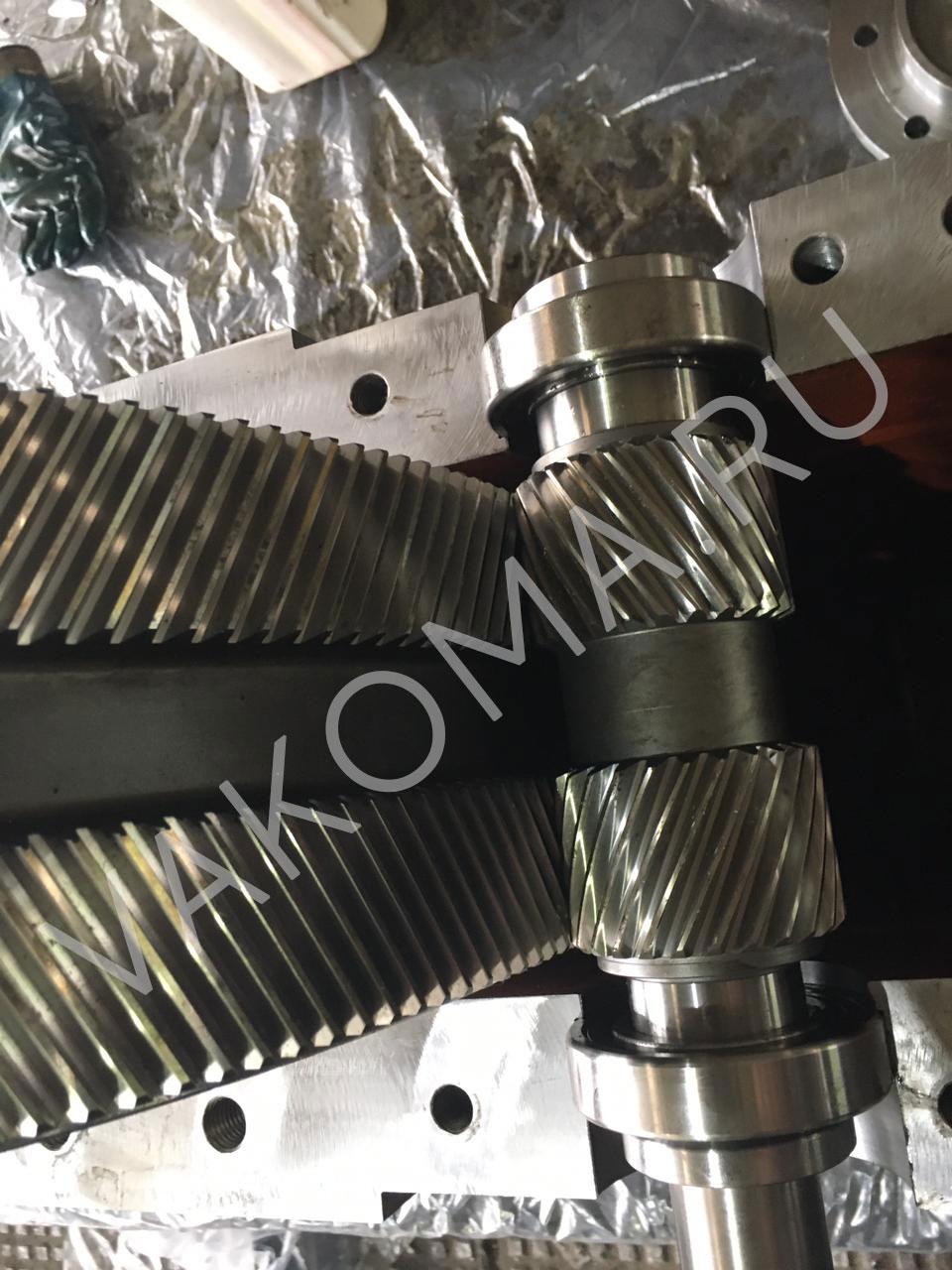

| Зубчатое зацепление | Шевронного типа, повышенной прочности и точности изготовления (4 класс по ISO 1328) |
| Тип подшипников | Подшипники качения |
| Тип уплотнений | Бесконтактные |
| Система смазки | Циркуляционная |
| Тип масла | ISO VG 32 |
| Расход масла, л/мин | 26 |
| Температура масла на входе, °С | 50 |
| Давление масла на входе, бар | 1,5 |
| Масса редуктора, кг | 950 (не более) |
| Конструкция присоединительного конца входного вала | Цилиндрический |
| Конструкция присоединительного конца выходного вала | Цилиндрический |
| Наличие датчиков вибрации | Да |
| Наличие термопреобразователей сопротивления для подшипников | Да |
| Габаритные размеры (длина*ширина*высота) (не более): | 1200*620*1100 |
