Капитальный ремонт турборедуктора (мультипликатора) SKODA компрессора марки ТKV-324 для ОАО «Славнефть - ЯНОС»

ООО «ВАКОМА РУС» выполнило капитальный ремонт турборедуктора (мультипликатора) SKODA компрессора марки ТKV-324.

В соответствии с подписанным договором после передачи Заказчиком турборедуктора в ремонт, специалистами нашей компании были проведены работы по полной разборке и дефектовке всех узлов. Выполнен реверс-инжиниринг зубчатой передачи, по результатам которого был разработан полный комплект рабочей конструкторской документации.

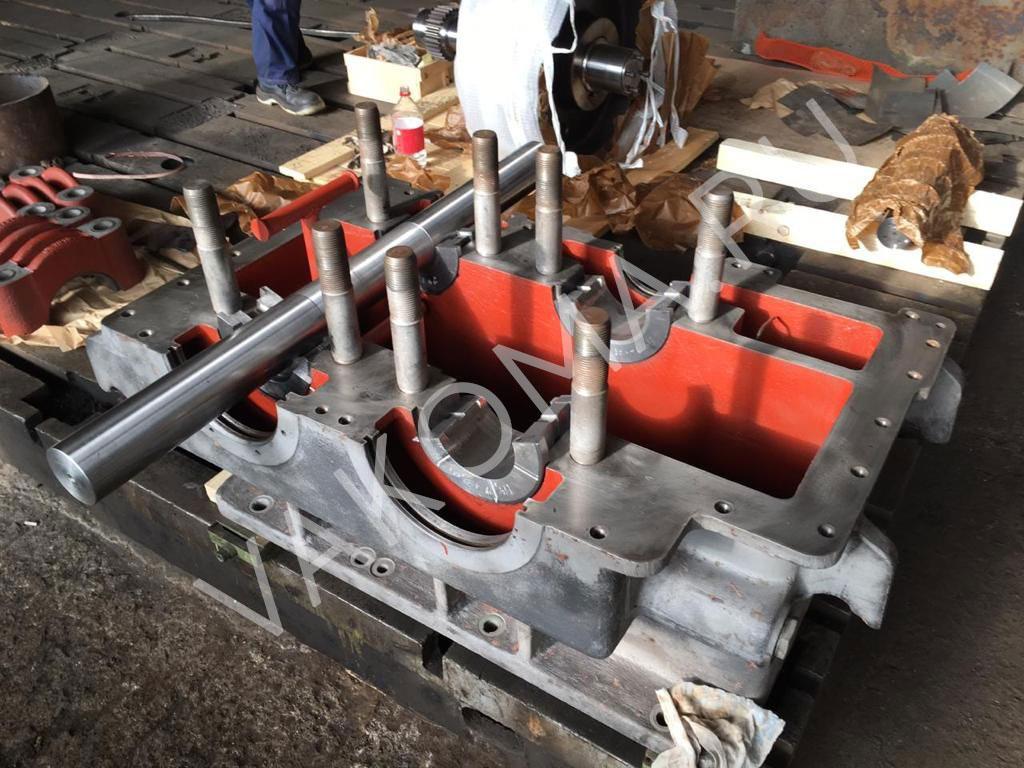

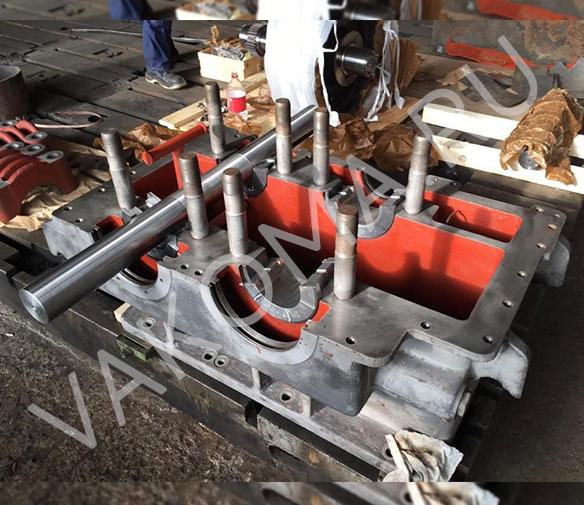

Корпус турборедуктора был подвержен 100% чистке (внутренние полости и наружная поверхность), проведена пескоструйная обработка, контроль геометрии корпуса, контроль целостности корпуса турборедуктора, грунтовка и покраска.

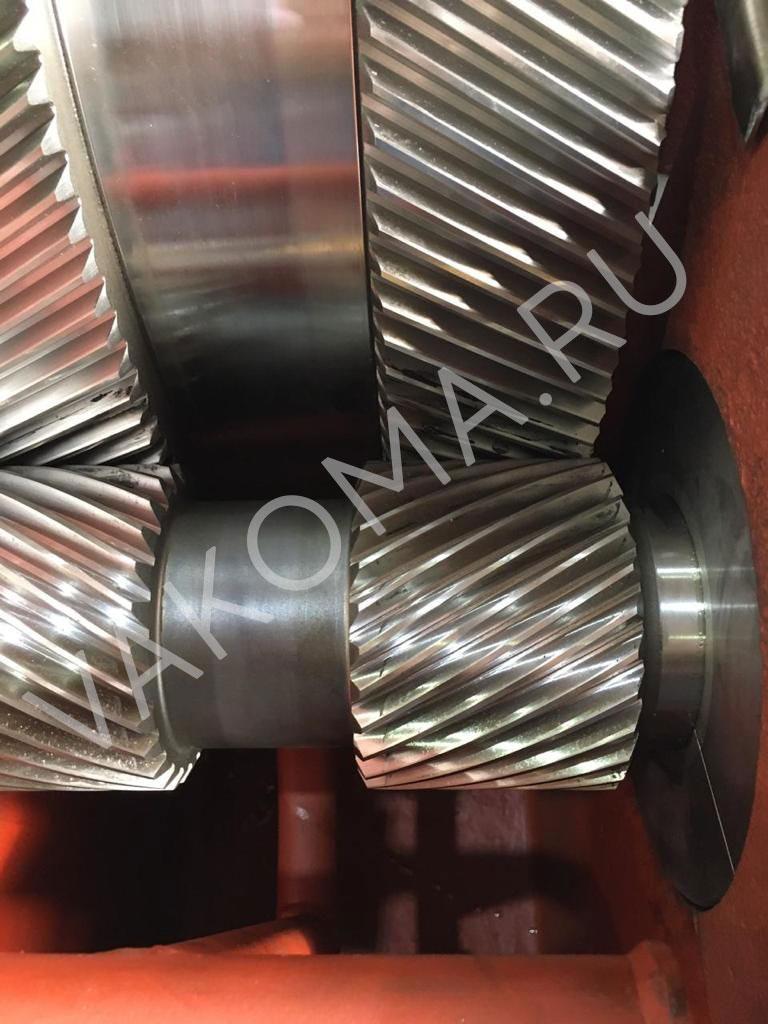

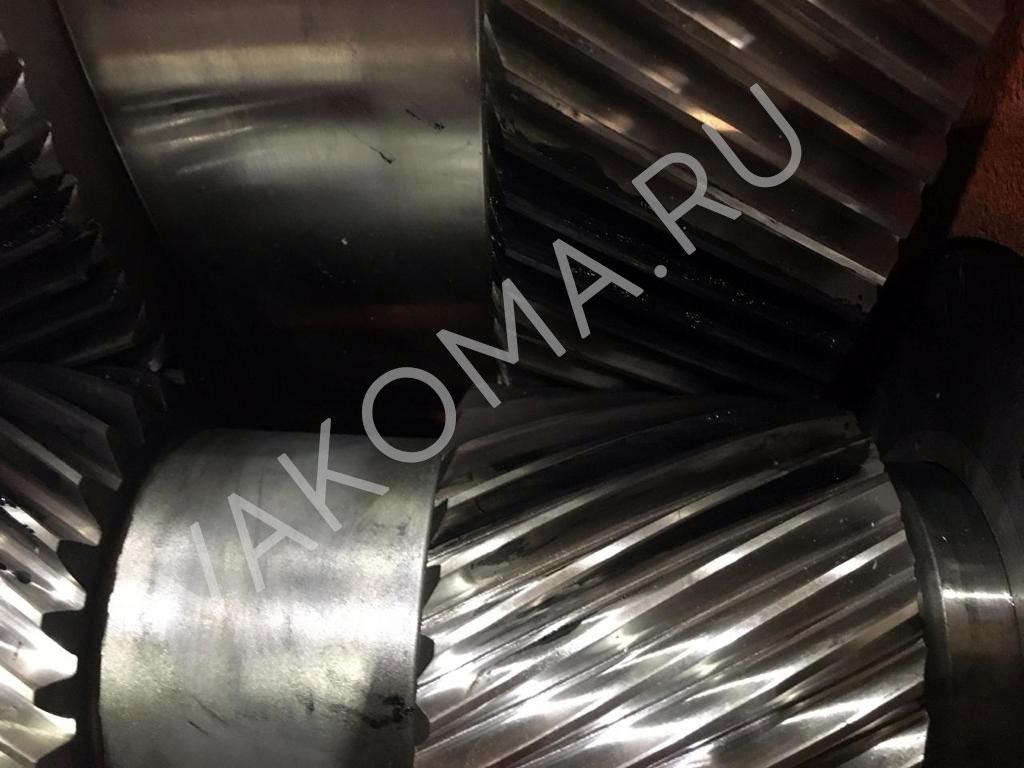

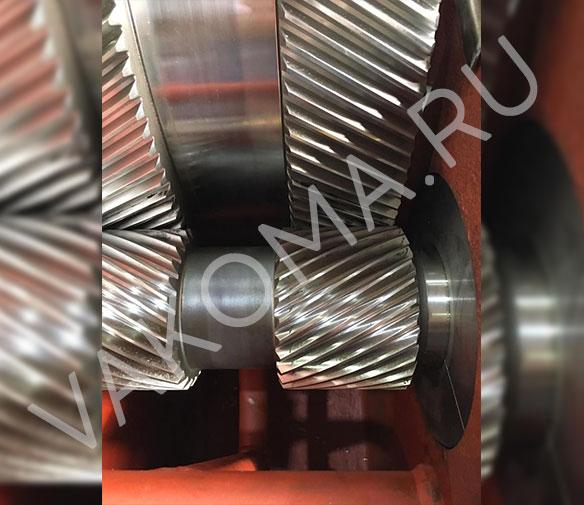

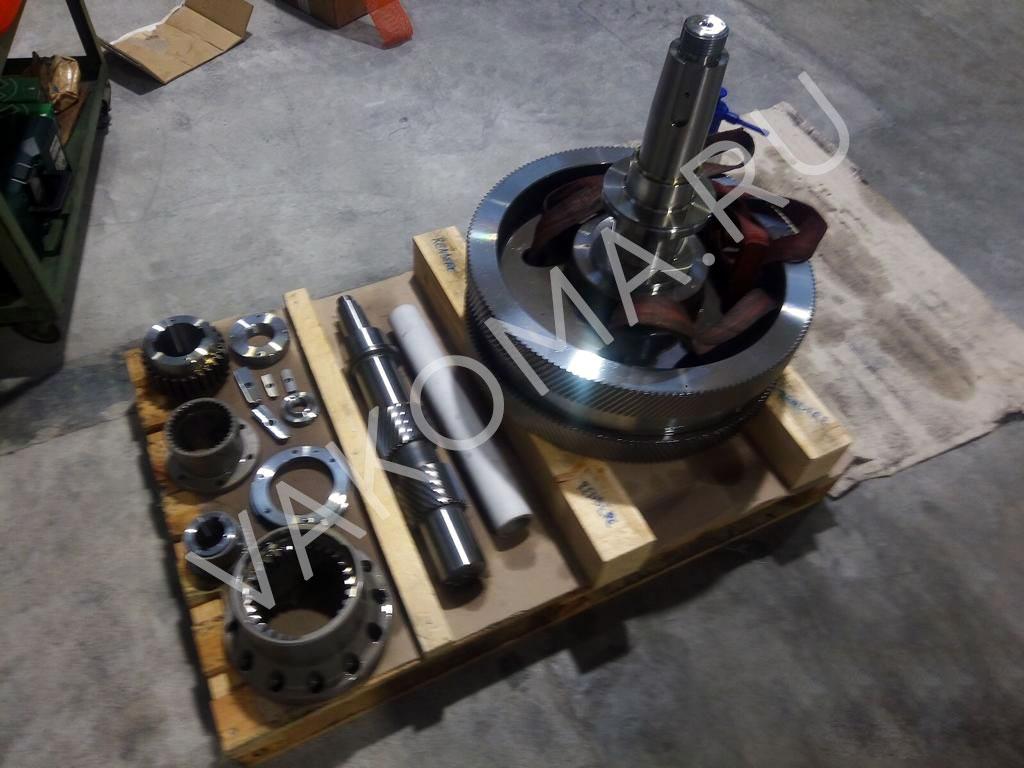

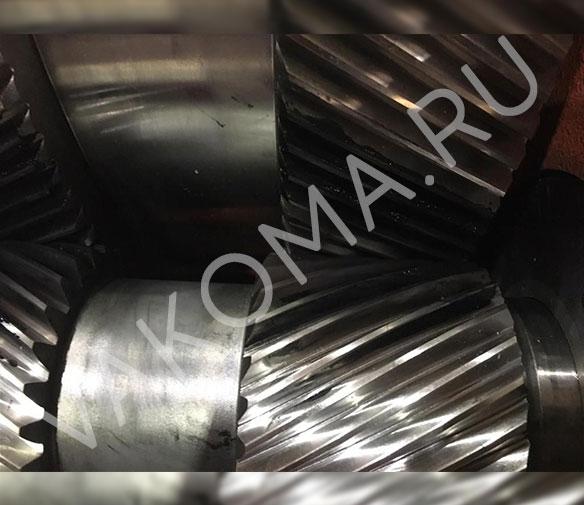

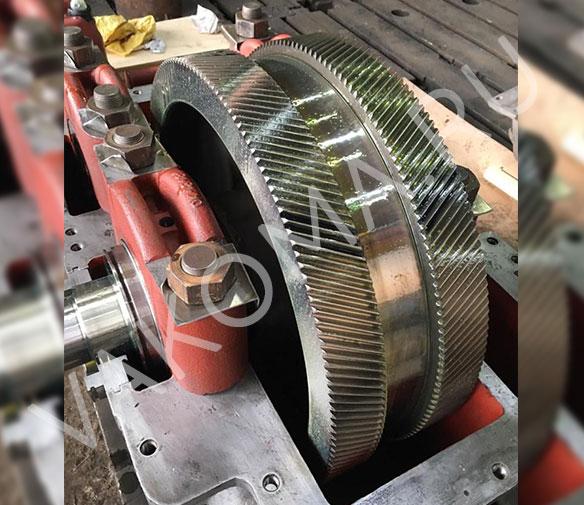

На основании разработанной конструкторской документации было выполнено изготовление узлов и комплектующих. При изготовлении зубчатой передач были использованы усовершенствованные NiCrMo марки сплавов, имеющие повышенные характеристики, с проведением термообработки поверхности зубьев — цементация (твердость 58-60 HRC), зубошлифовке и динамической балансировке.

Степень точности – не ниже 6-С (контроль точности изготовления: трехкоординатный измерительный стенд GLEASON 3000 GMM (общая геометрия), KLINGELNBERG PFSU 1200 (эвольвентометр), AFFRI (контроль твердости)), класс точности балансировки G2,5 по ГОСТ ИСО 1940-1-2007.

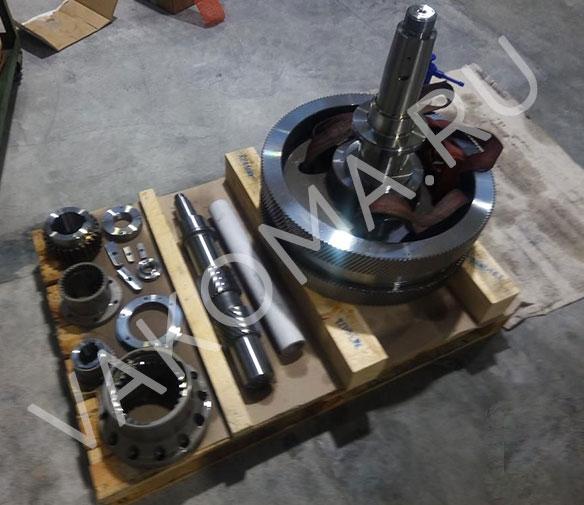

Был изготовлен комплект подшипников, втулок и обойм зубчатых, проведена ревизия маслонасоса.

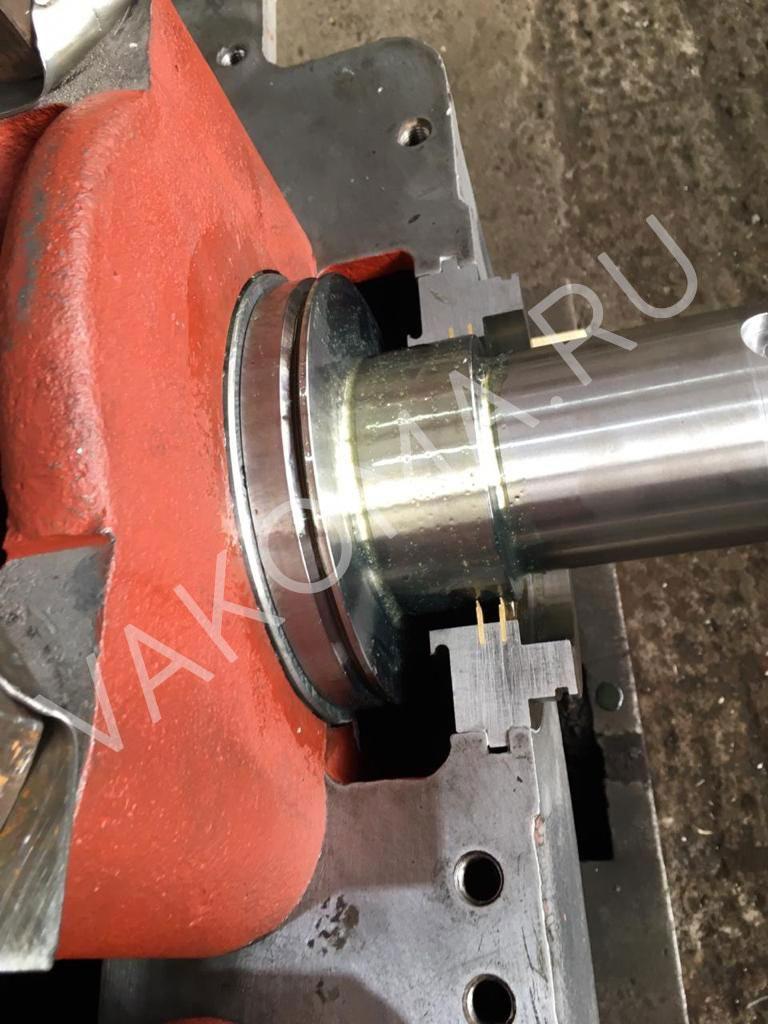

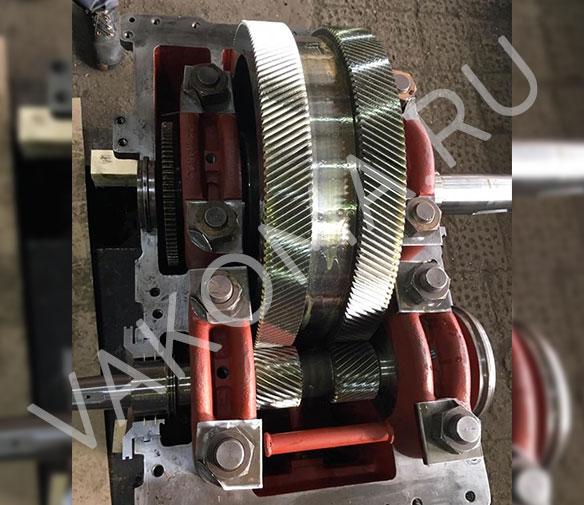

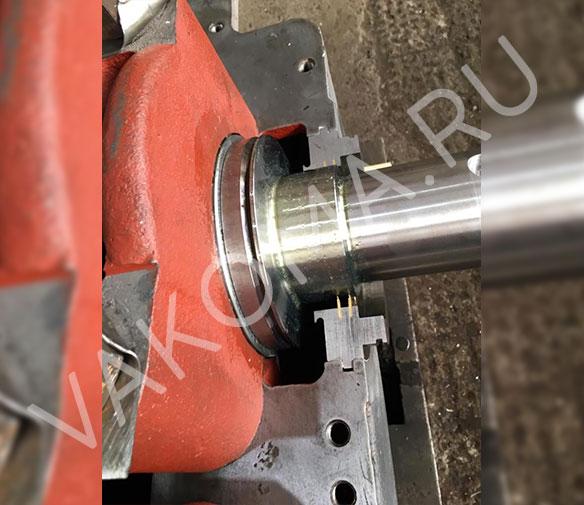

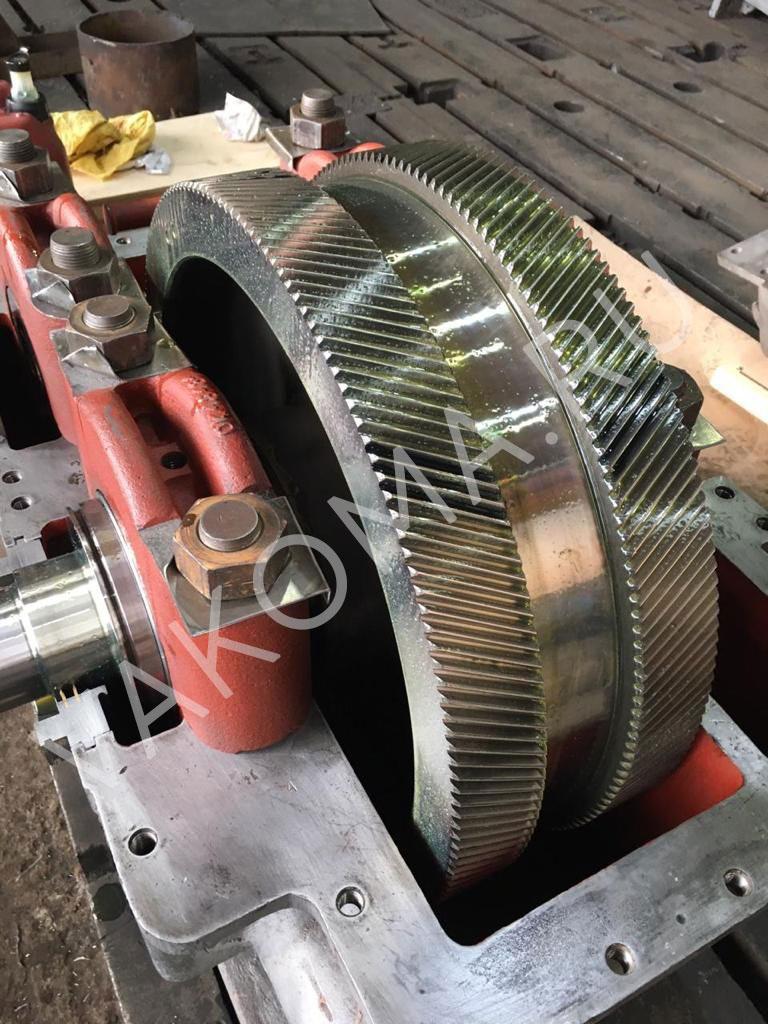

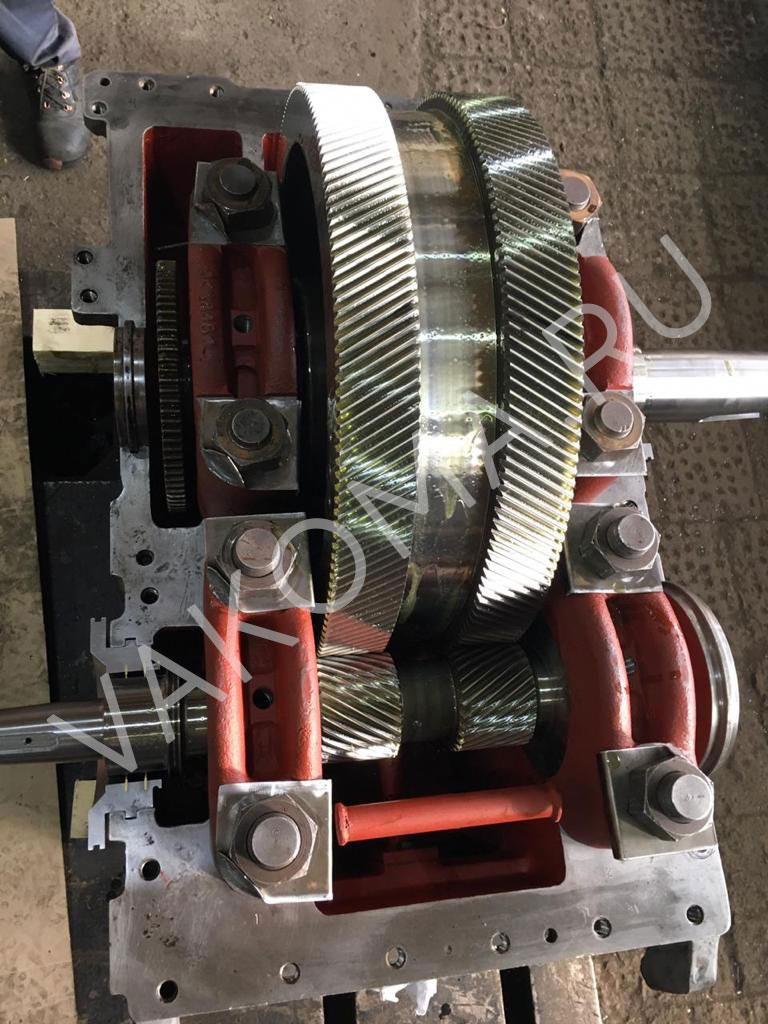

Проведены сборочные работы с новыми деталями (зубчатая передача, подшипниковые узлы, манжеты, сальники, установка маслонасоса, зубчатые втулки быстроходного и тихоходного валов).

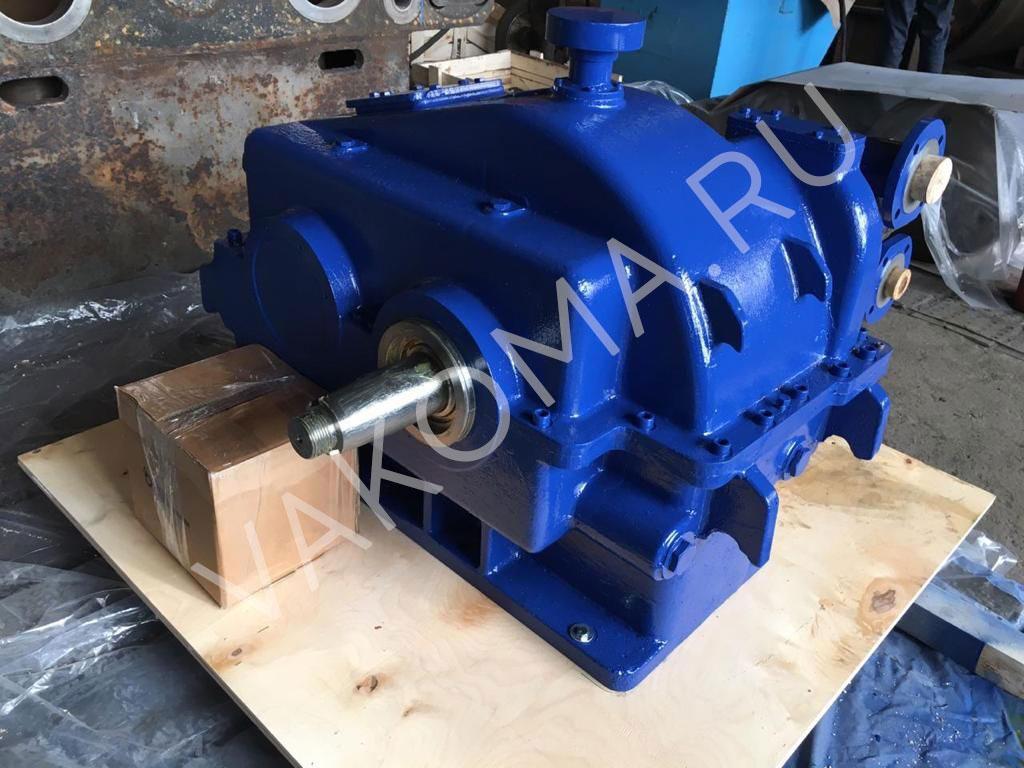

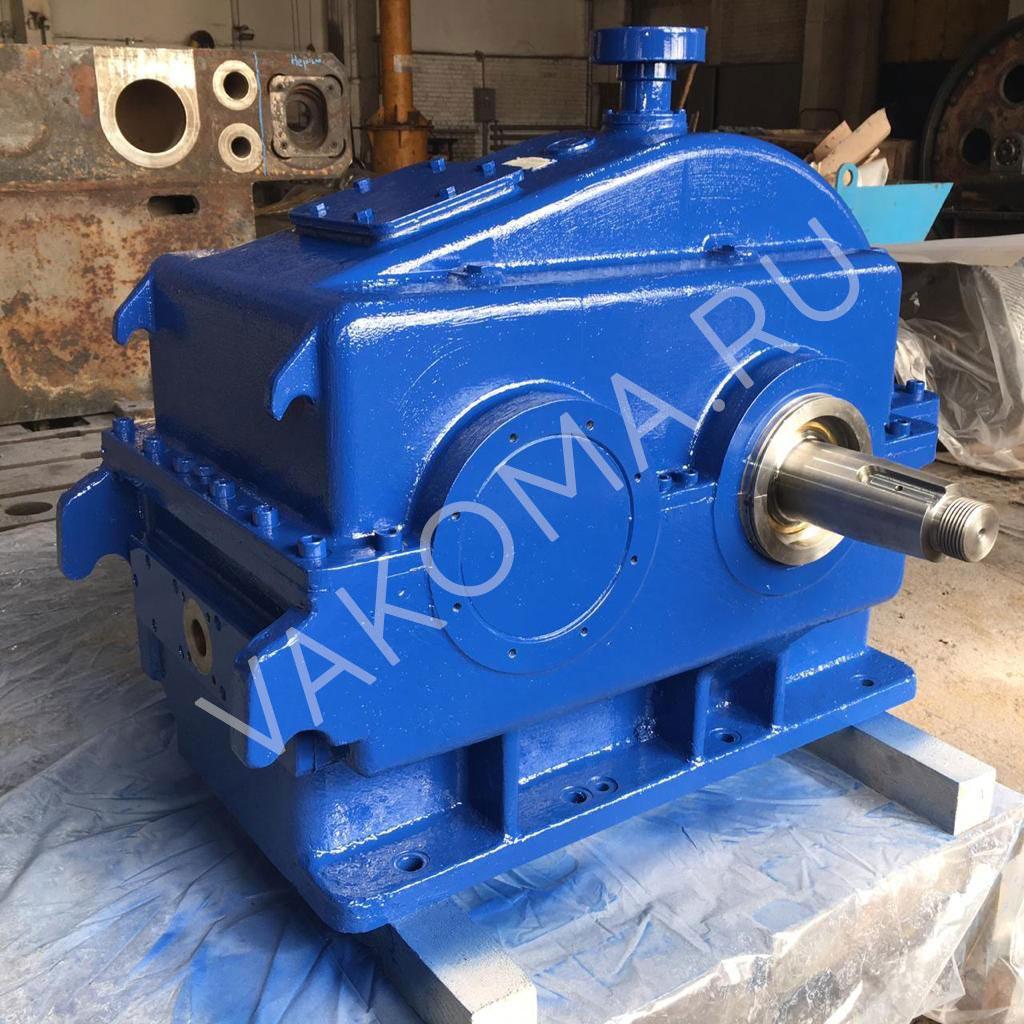

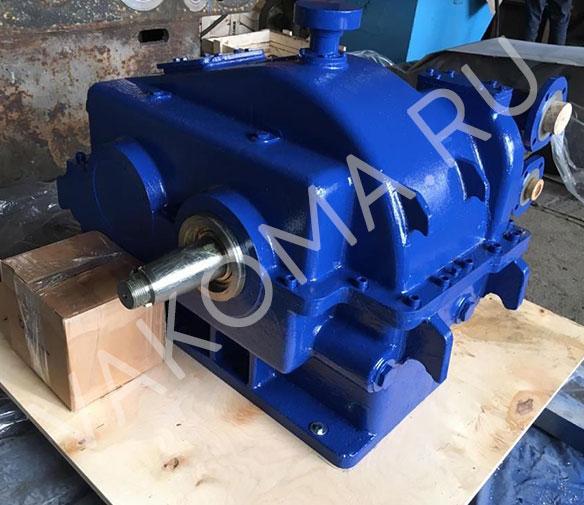

После приемки работ высокоскоростной редуктор был подвергнут консервации и отправлен Заказчику.
