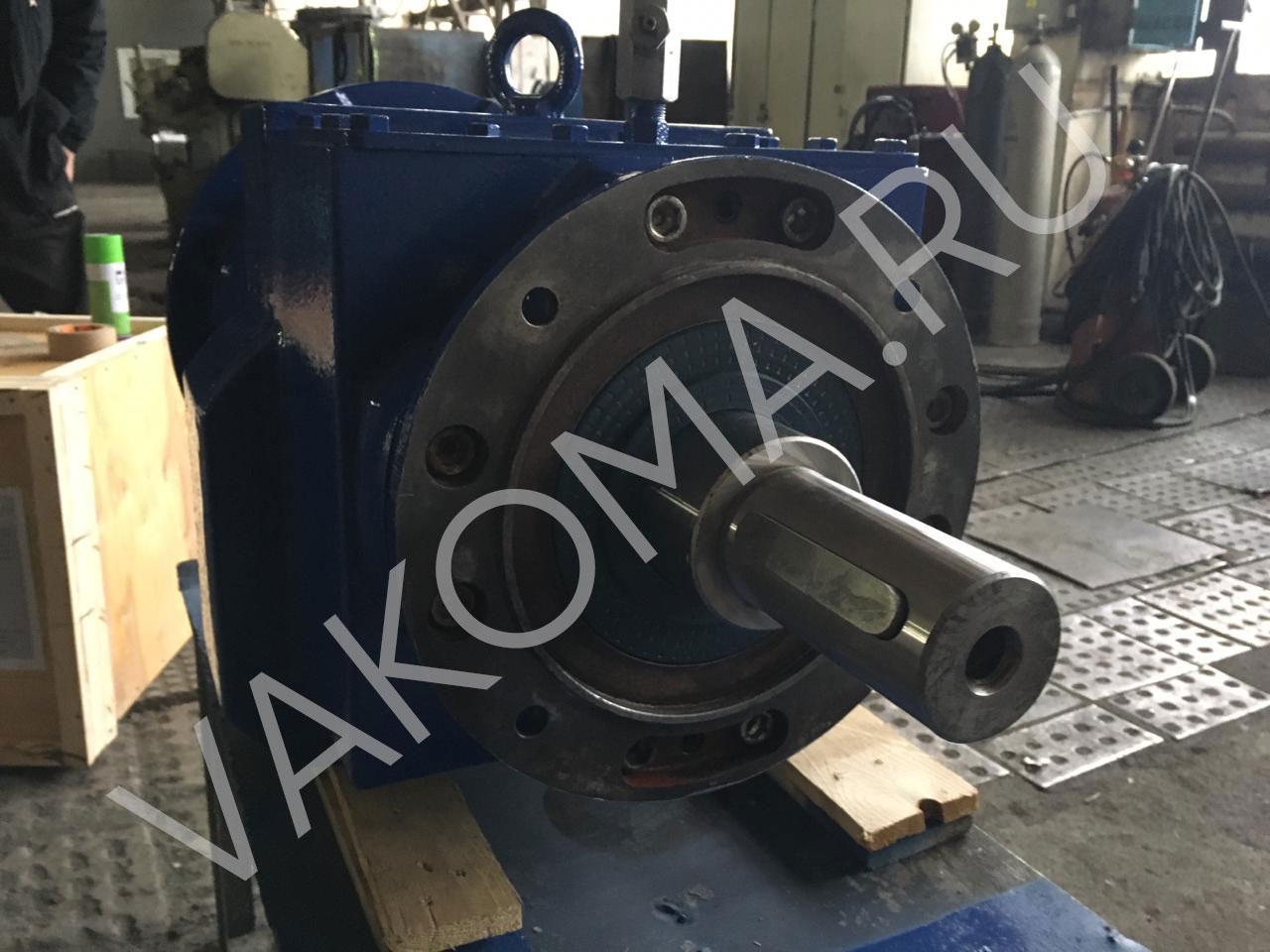

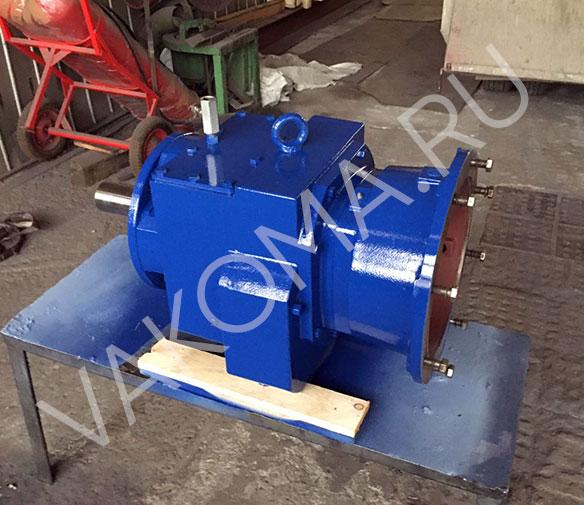

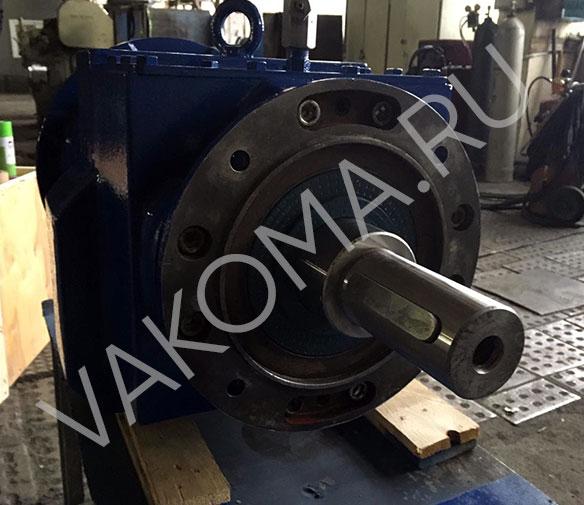

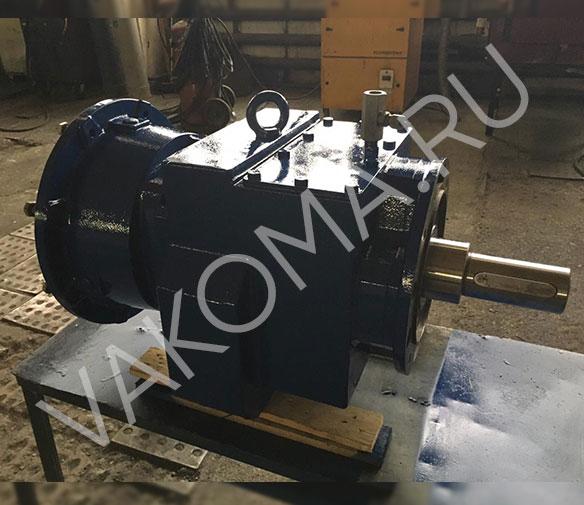

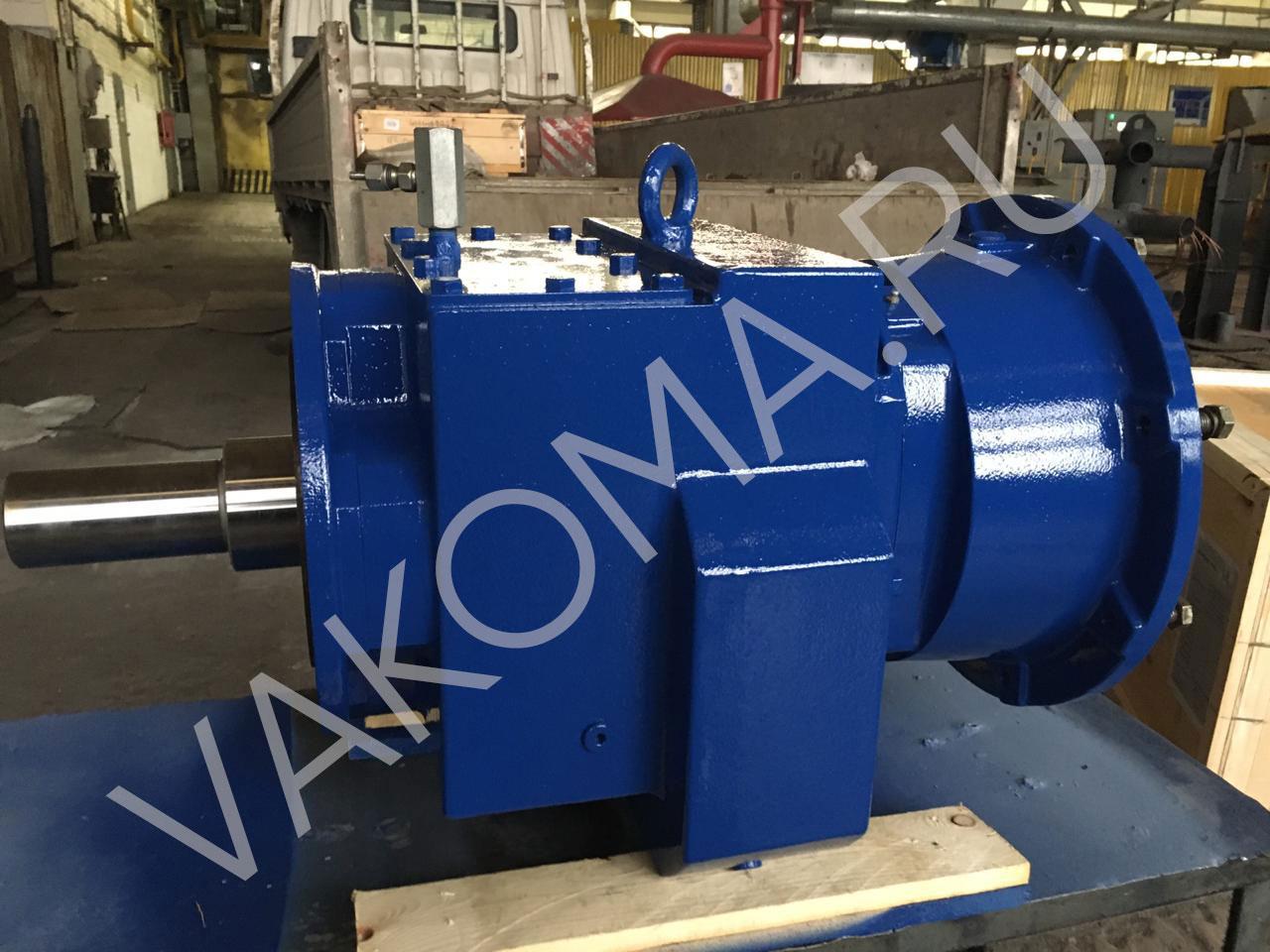

Капитальный ремонт редуктора SIEMENS (тип ZK) для вентиляторной градирни

В рамках реализации ремонтной программы основного технологического оборудования специалистами нашей компании был выполнен капитальный ремонт редуктора SIEMENS (тип ZK) для вентиляторной градирни.

В соответствии с техническим заданием были выполнены следующие основные работы:

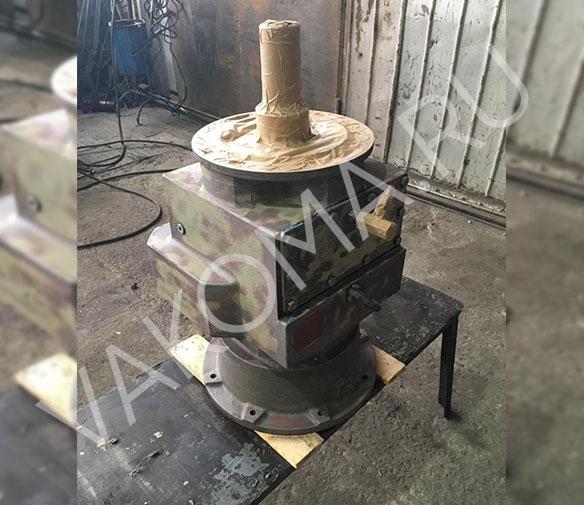

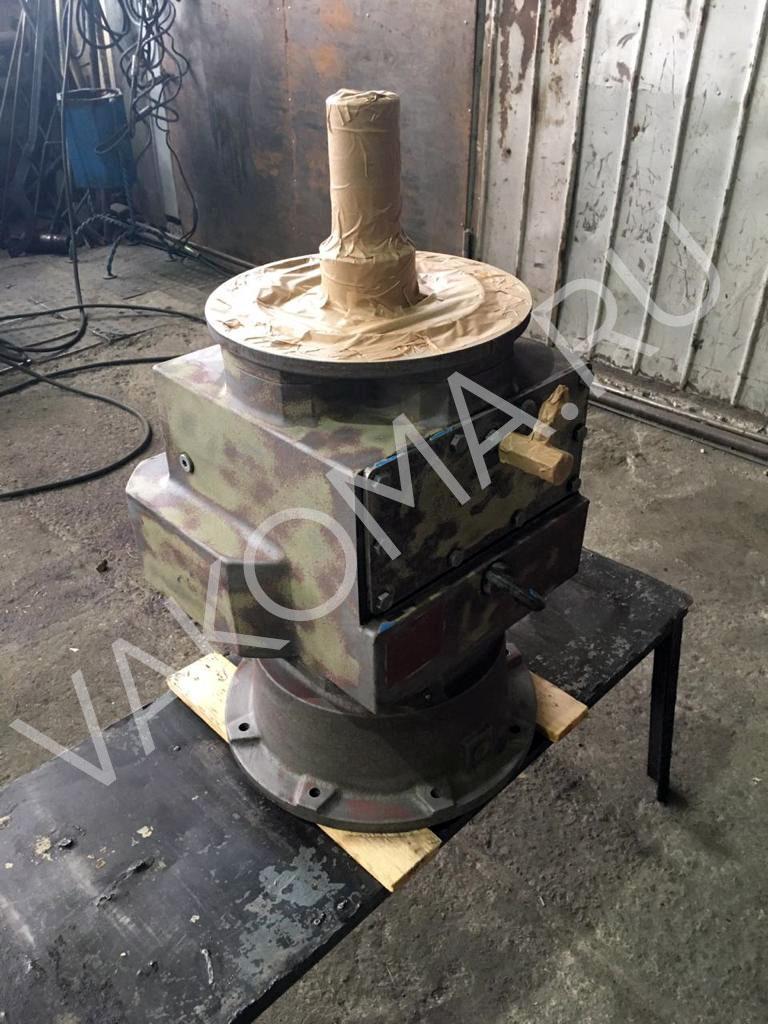

• Полная разборка редуктора, реверс-инжиниринг зубчатой передачи - разработка рабочей конструкторской документации.
• Контроль геометрии корпуса редуктора, контроль целостности корпуса редуктора.

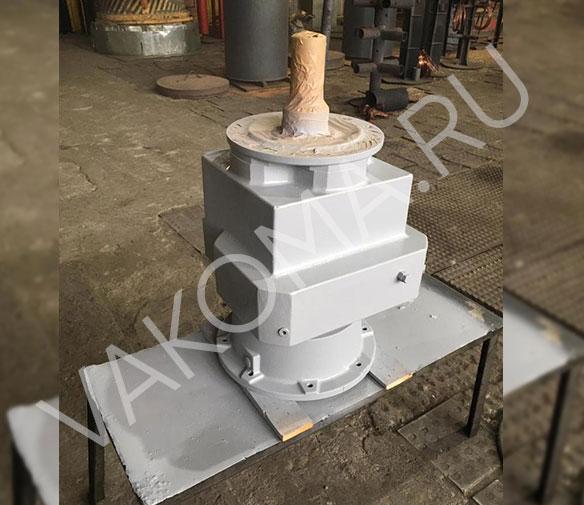

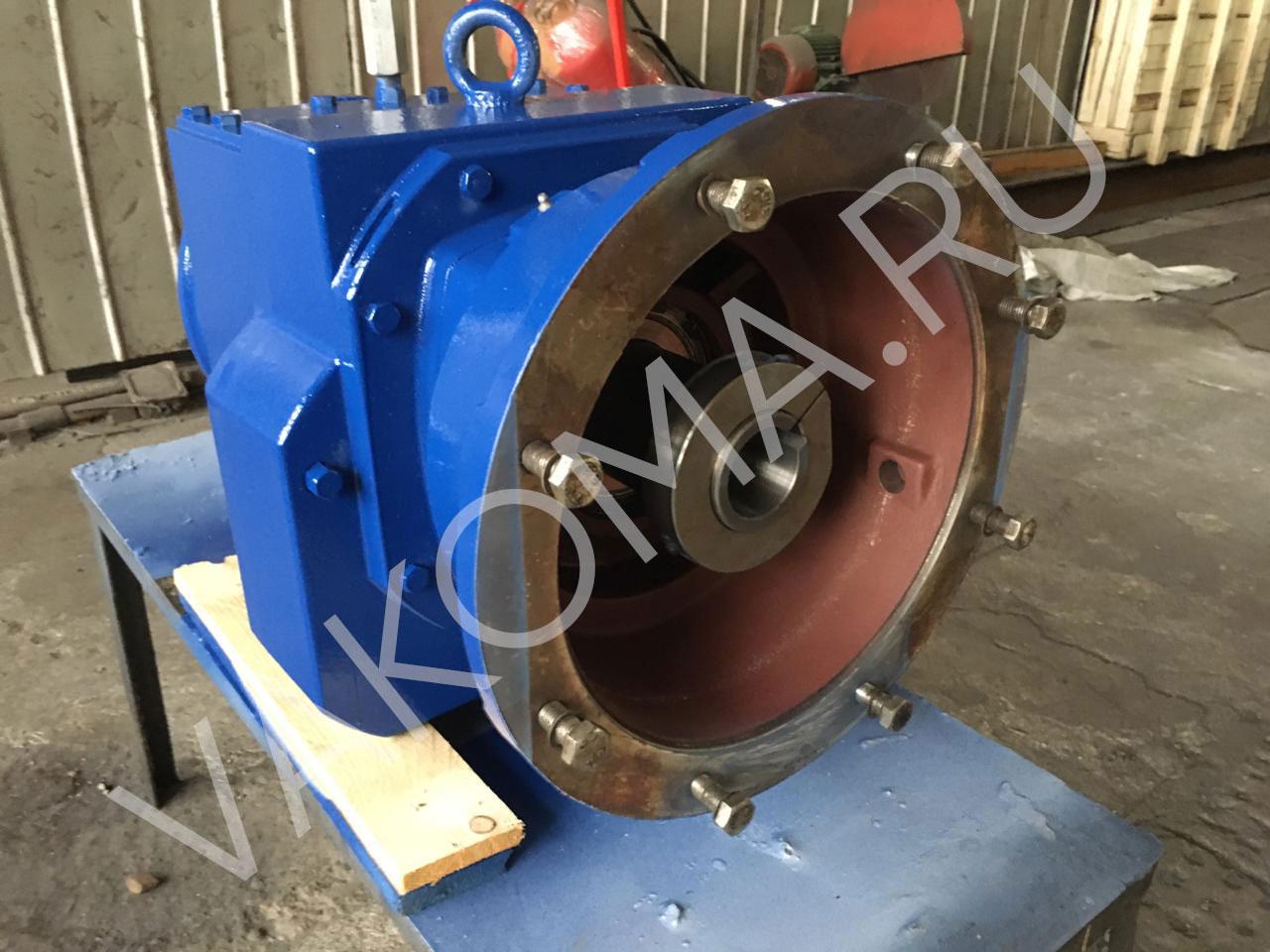

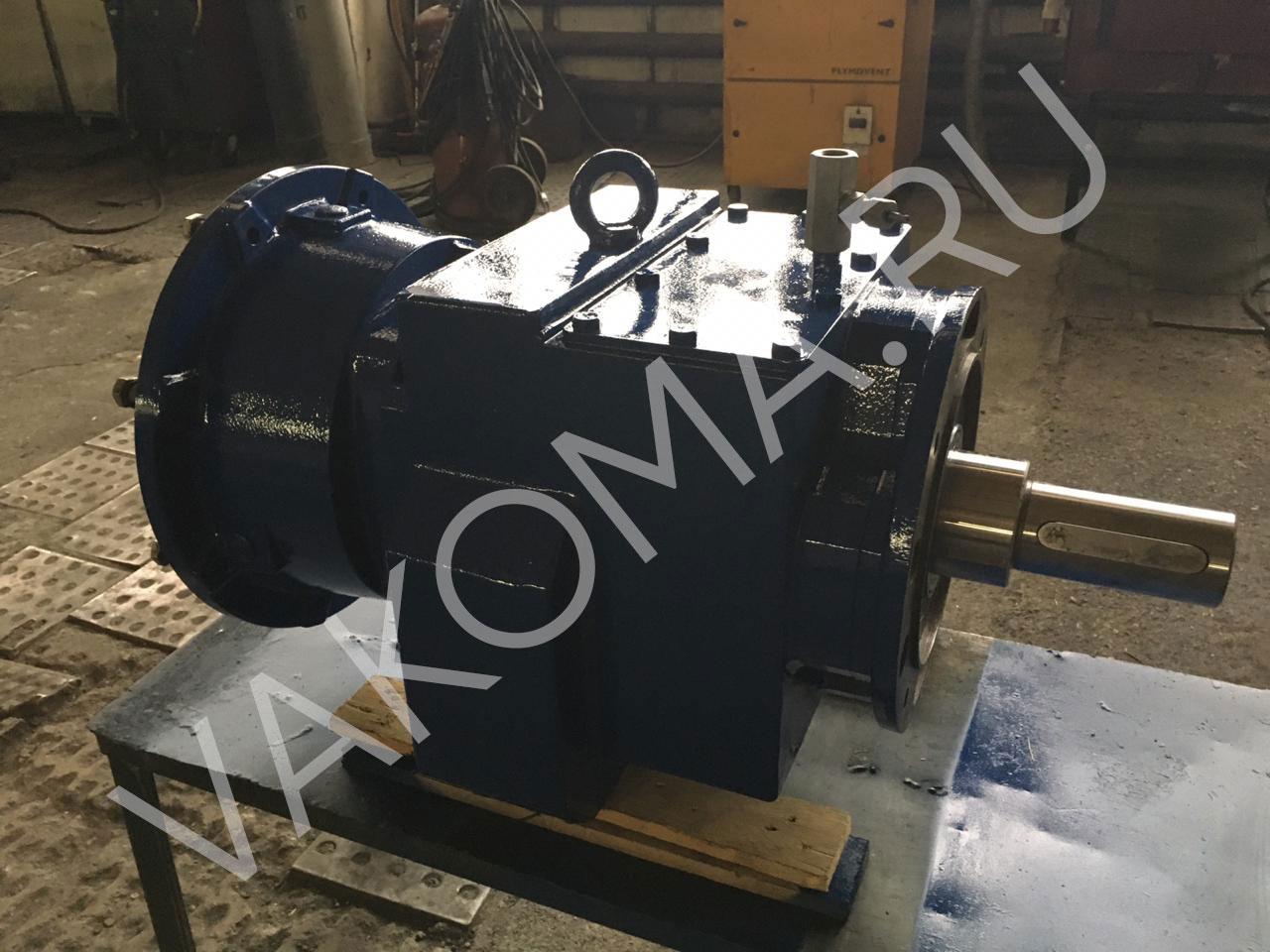

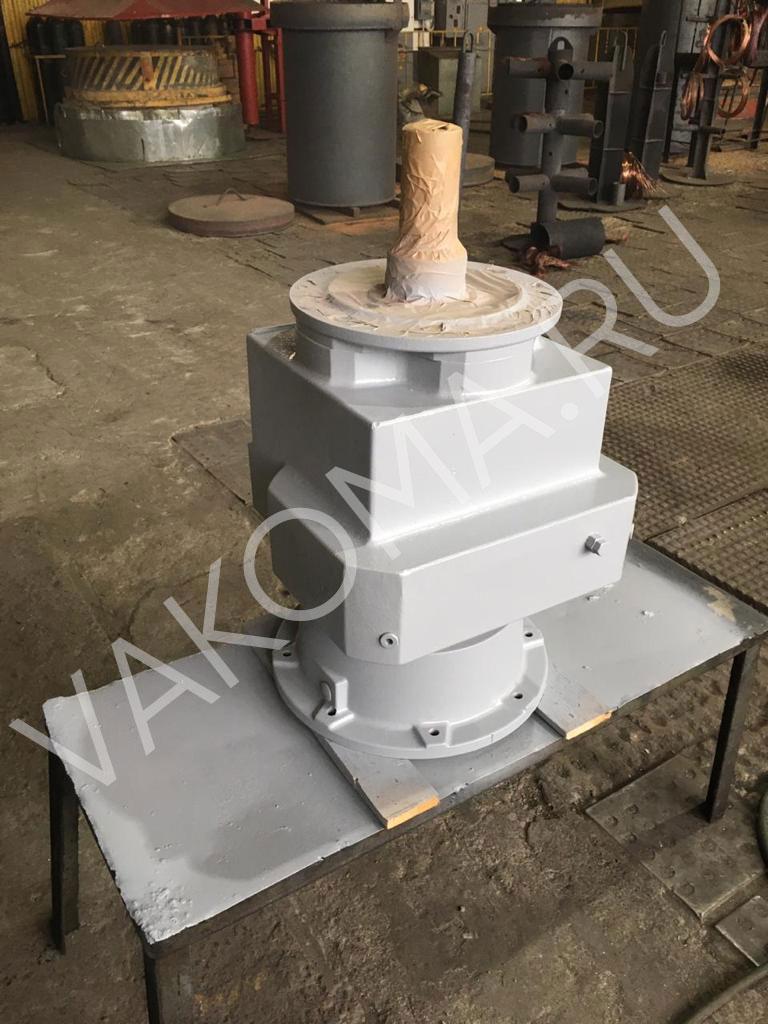

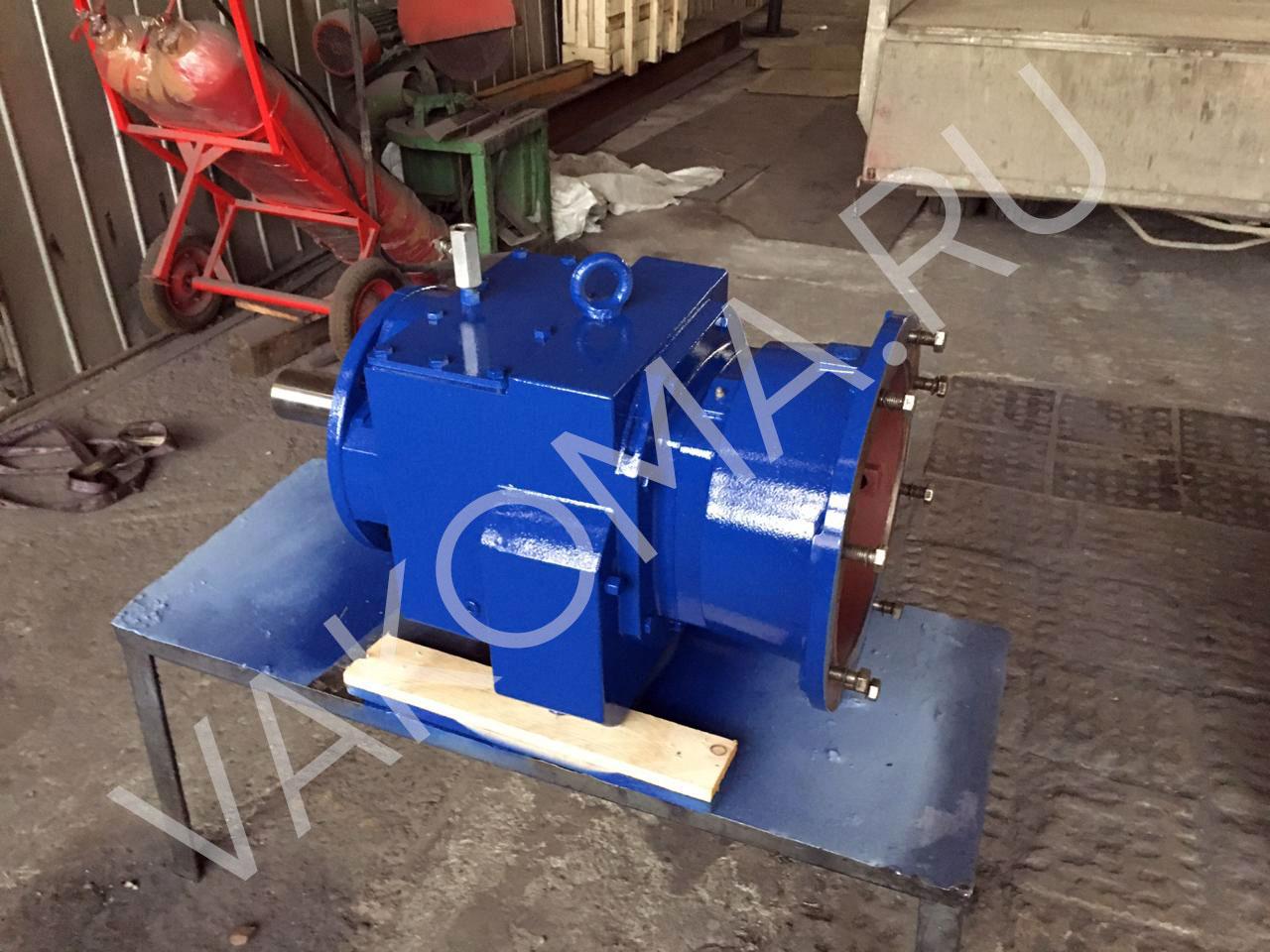

• Огрунтовка и покраска корпуса редуктора.
• Изготовление узлов и комплектующих (изготовление новой зубчатой передачи из NiCrMo сплавов, имеющих повышенную износостойкость. Цементация, зубошлифовка, степень точности – не ниже 6-С (контроль точности изготовления: трехкоординатный измерительный стенд GLEASON 3000 GMM (общая геометрия), KLINGELNBERG PFSU 1200 (эвольвентометр), AFFRI (контроль твердости)).
• Проведение сборочных работ редуктора с использованием подшипников, армированных манжет и модульных уплотнений от ведущих мировых производителей.
• Обкатка редуктора (тестовые испытания).

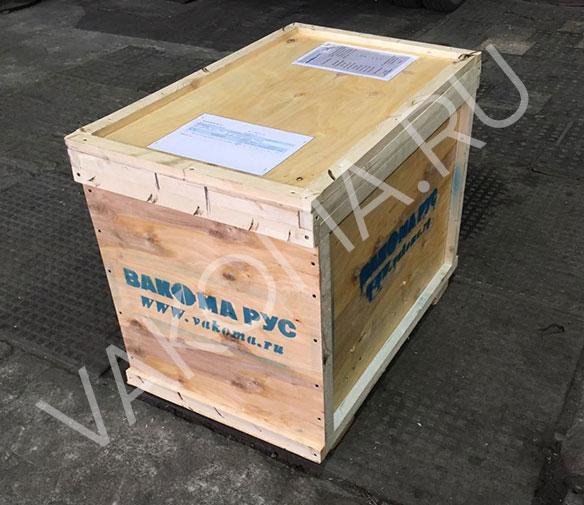

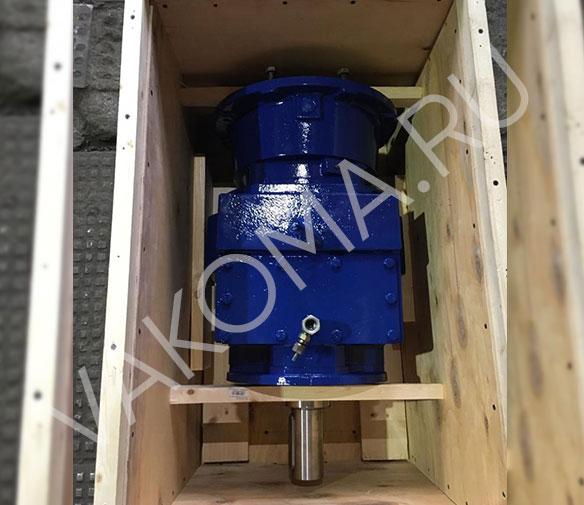

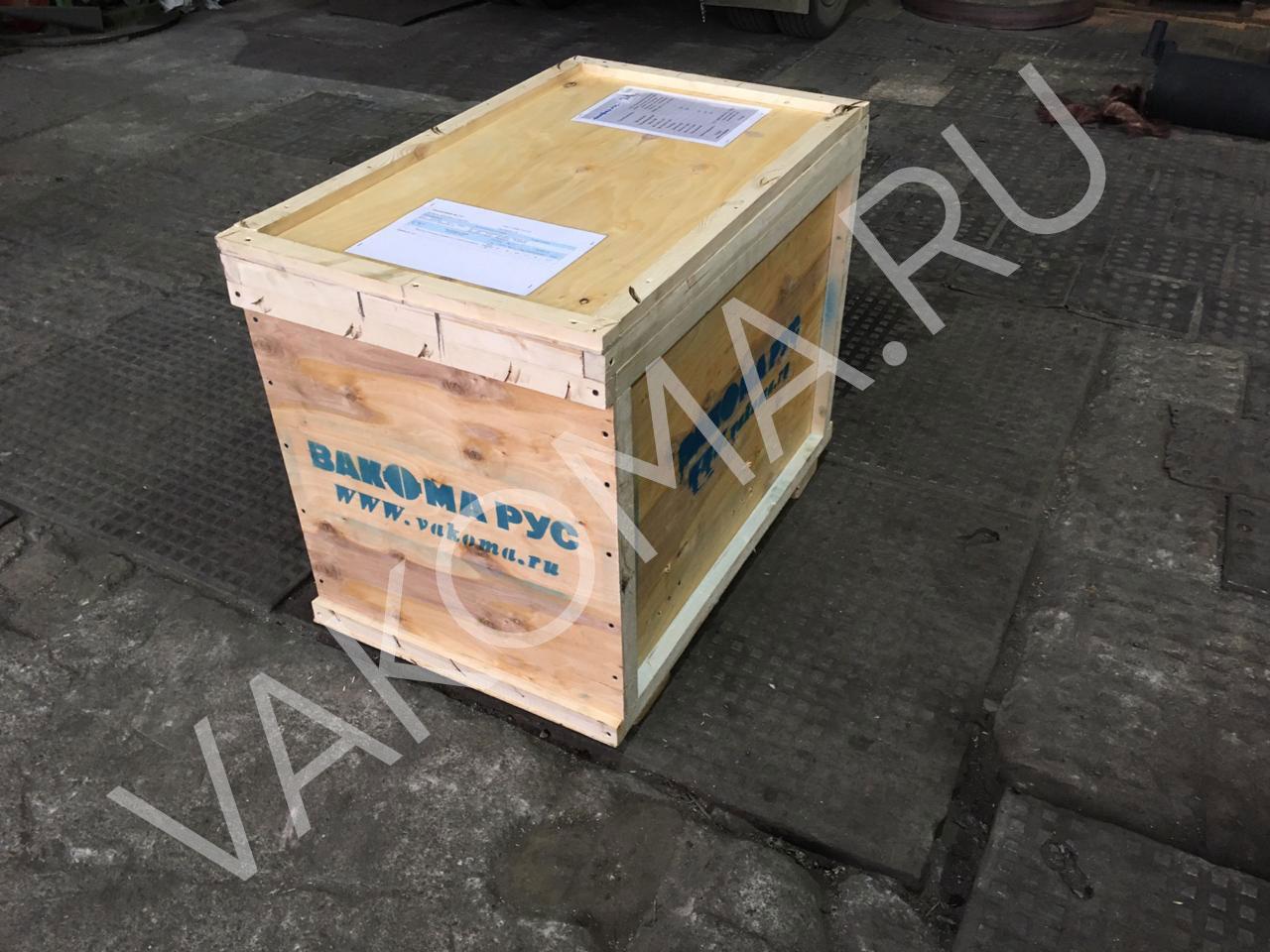

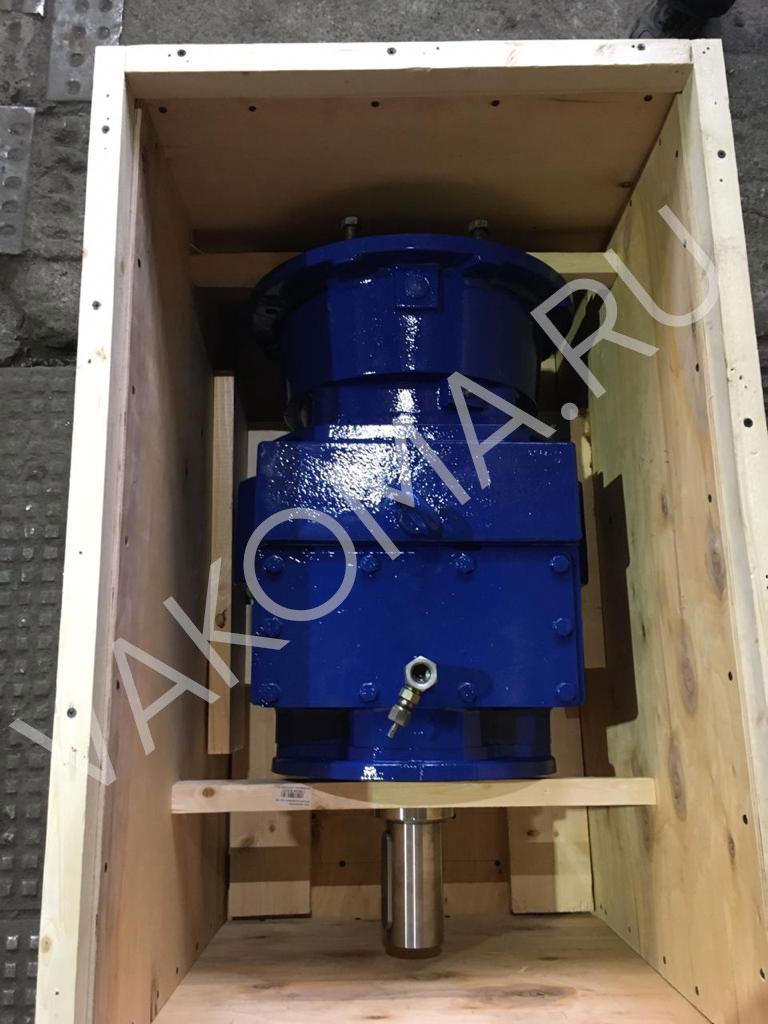

Перед отгрузкой была проведена антикоррозийная защита: покрытие материалом TECTYL OIL всех обработанных поверхностей. Упаковка: водоотталкивающая упаковка для перевозки.
