Комплект зубчатой передачи турборедуктора Р-3600 установки ГТТ-3М для АО «ОХК «УРАЛХИМ»

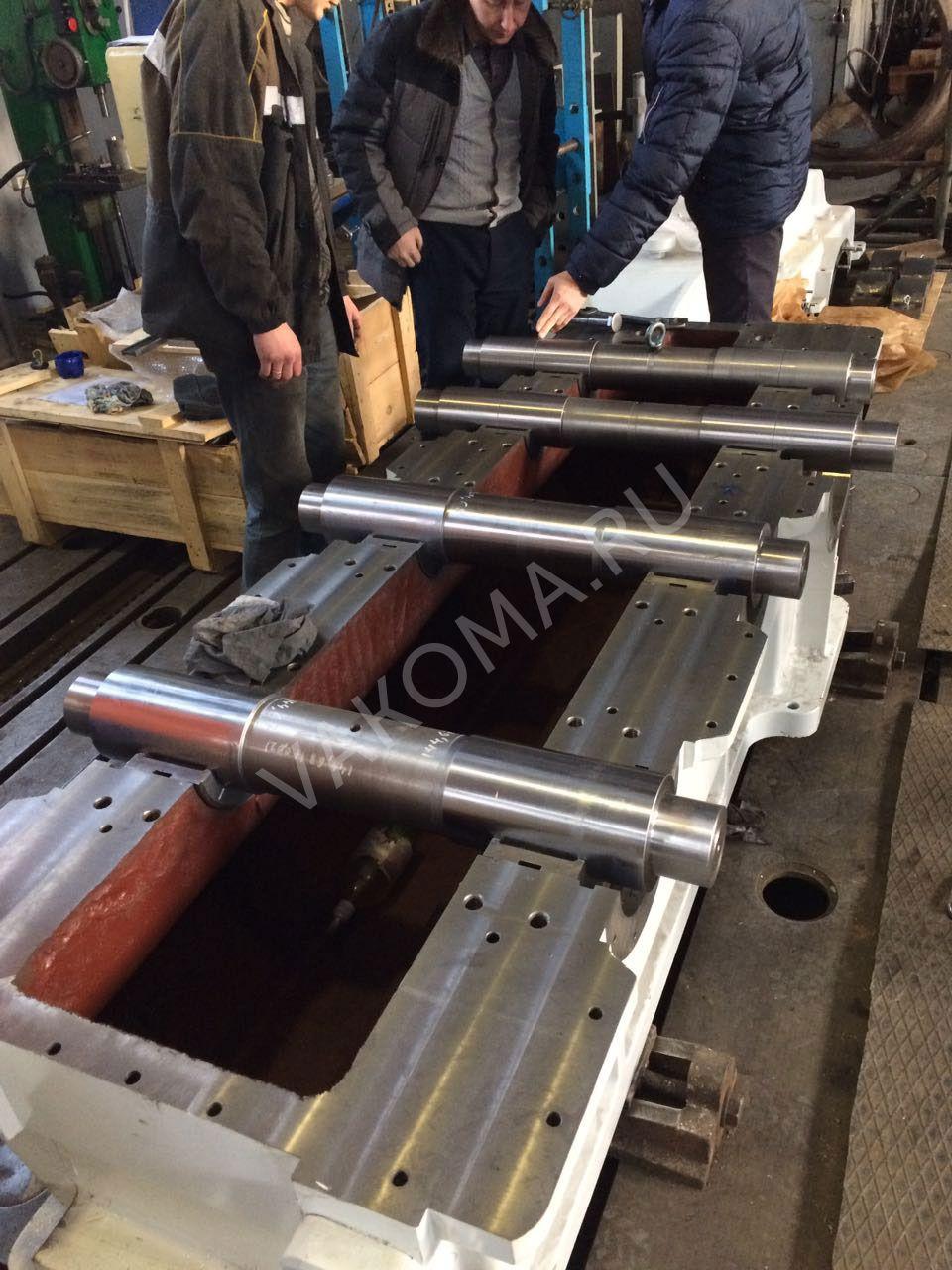

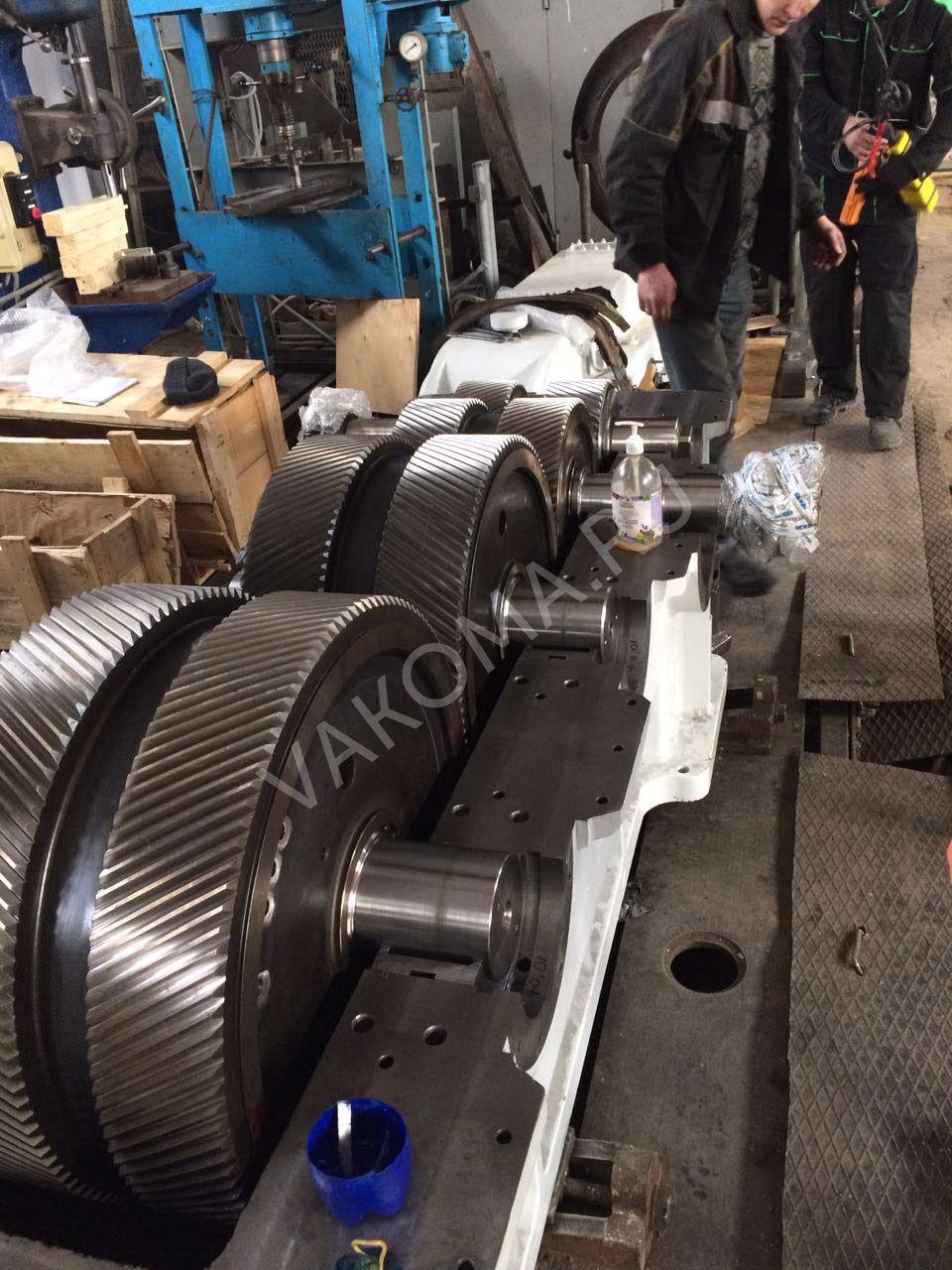

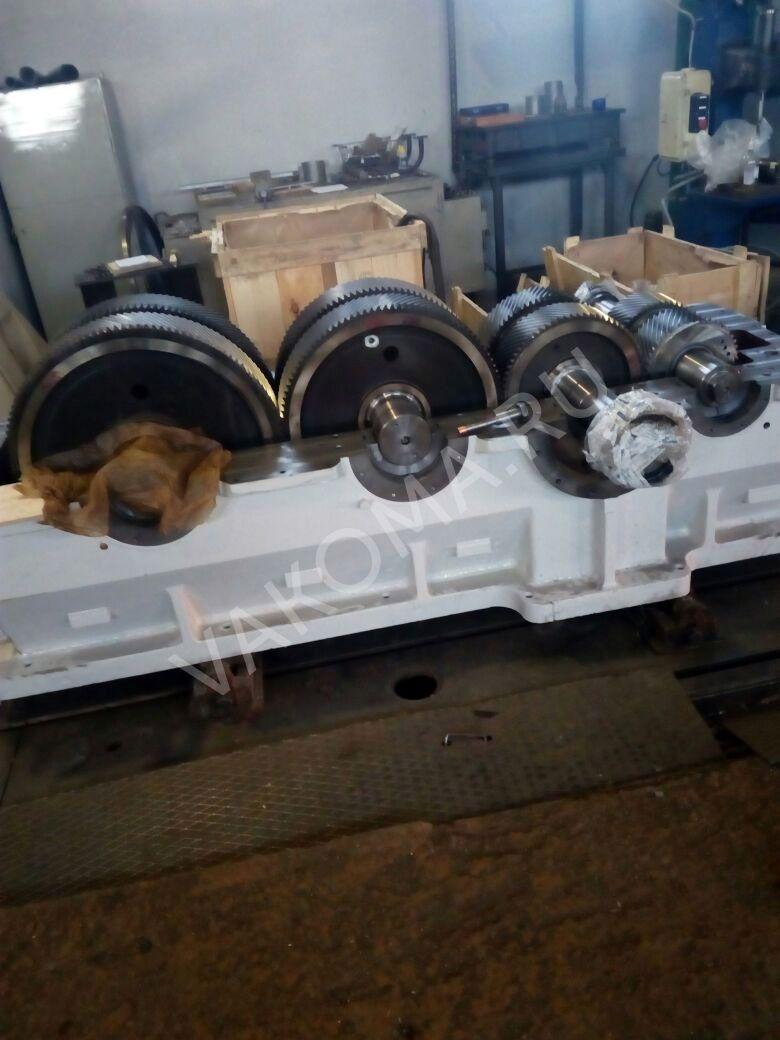

По программе ремонта основного технологического оборудования ООО «ВАКОМА РУС» выполнило работы по разработке конструкторской документации и изготовлению зубчатой передачи турборедуктора Р-3600 установки ГТТ-3М (колесо привода турбины, шестерня нагнетателя, промежуточного вала с колесом, колесо привода электродвигателя, зубчатые втулки).
При изготовлении были использованы усовершенствованные NiCrMo марки сплавов, имеющие повышенные характеристики, с проведением термообработки поверхности зубьев — цементация (твердость 58 HRC), зубошлифовке и динамической балансировке с установленными на валы зубчатыми втулками.
Технические характеристики:
| Параметр | Редуктор Р-3 600 | |
|---|---|---|
| Мощность на валу, кВт | Турбины | 3 100 |
| Нагнетателя | 3 900 | |
| Электродвигателя | 800 | |
| Частота вращения, об/сек | Колеса привода турбины | 85,91 |
| Шестерни нагнетателя | 127,08 | |
| Колеса привода электродвигателя | 50 | |
| Передаточное число | Турбина-нагнетатель | 1,48 |
| Эл. Двигатель - турбина | 1,72 | |
| Модуль нормальный, мм | 5 | |
| Угол наклона зубьев | 31º 47’ 18” | |
| Степень точности по ГОСТ 1643-81 | 5-8 | |
