Турборедукторы Р-3000, Р-6000 компрессора К 380-103-1

Для пополнения аварийно-технического запаса специалистами нашей компании были спроектированы и изготовлены турборедукторы для компрессора К 380-103-1.

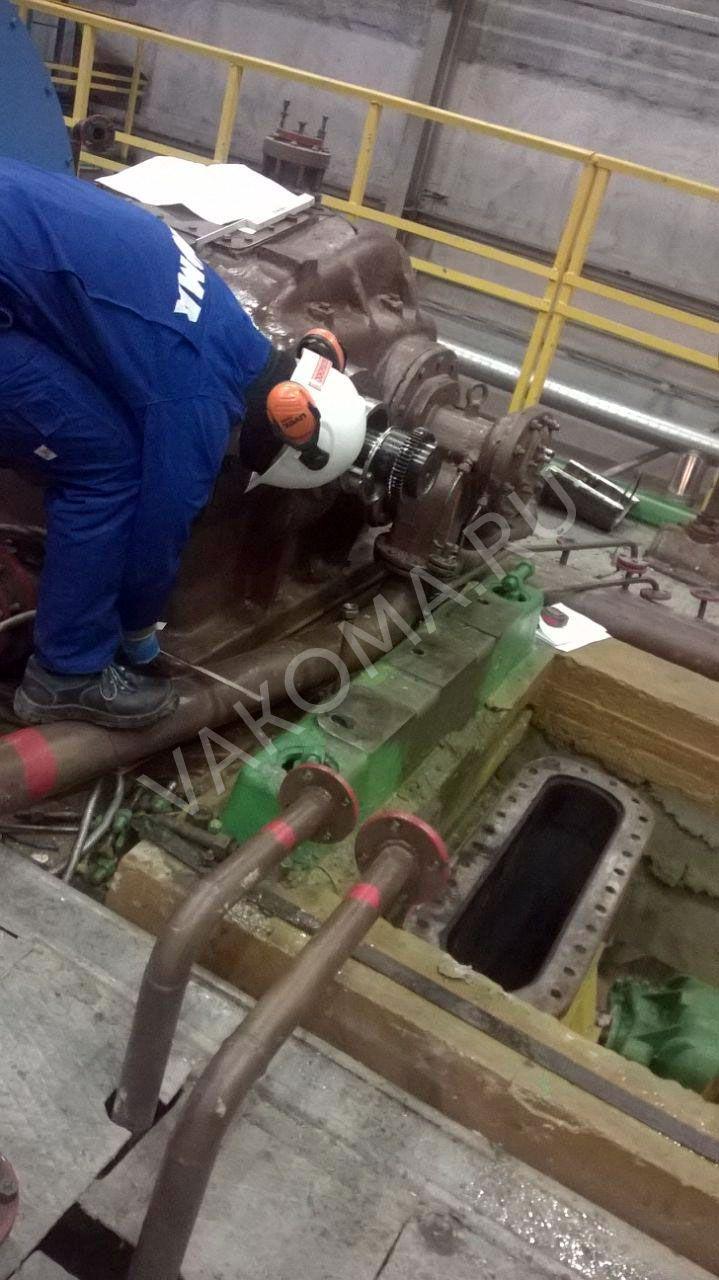

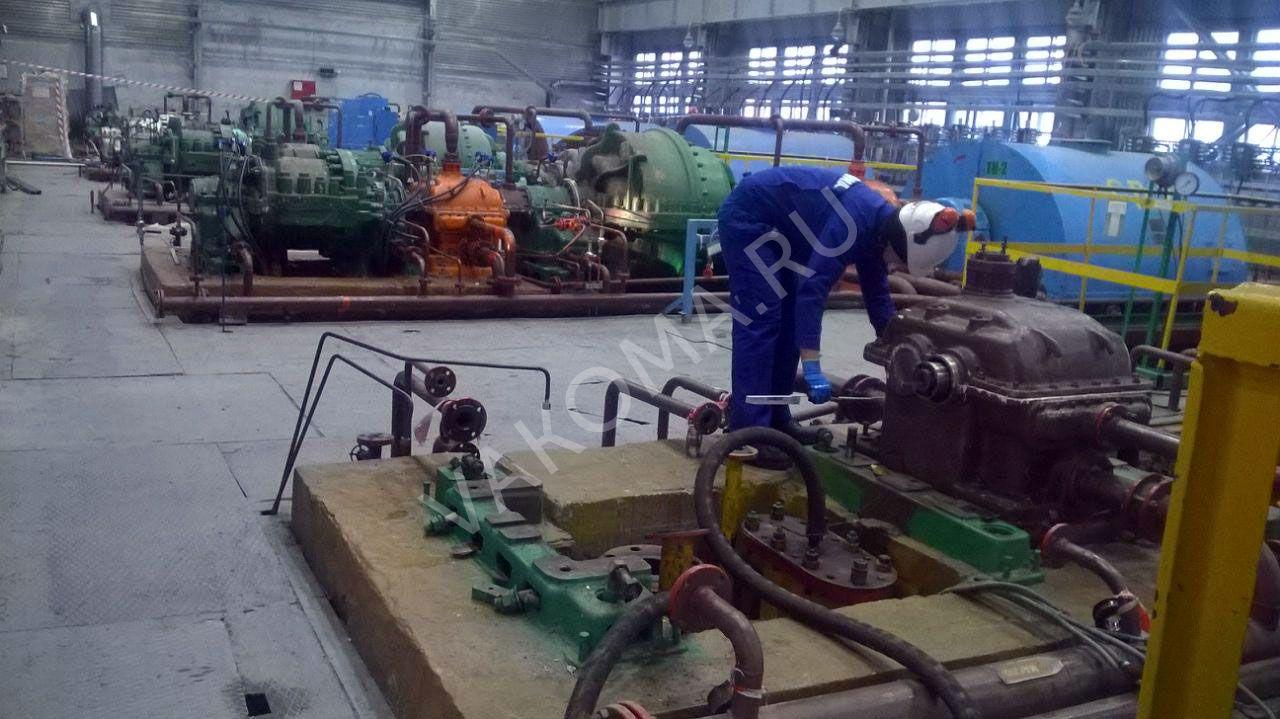

В рамках реализации проекта технические специалисты ООО «ВАКОМА РУС» посетили производственную площадку Заказчика для проведения замеров всех основных геометрических и присоединительных размеров и ознакомления с имеющейся технической документацией.

По требованию заказчика передаточные числа турборедукторов были изменены. На основании выполненных расчетов была выпущена на согласование рабочая конструкторская документация (все посадочные и присоединительные размеры сохранены).

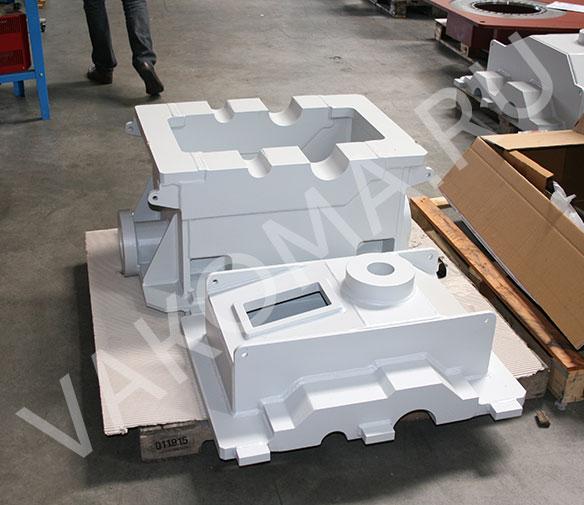

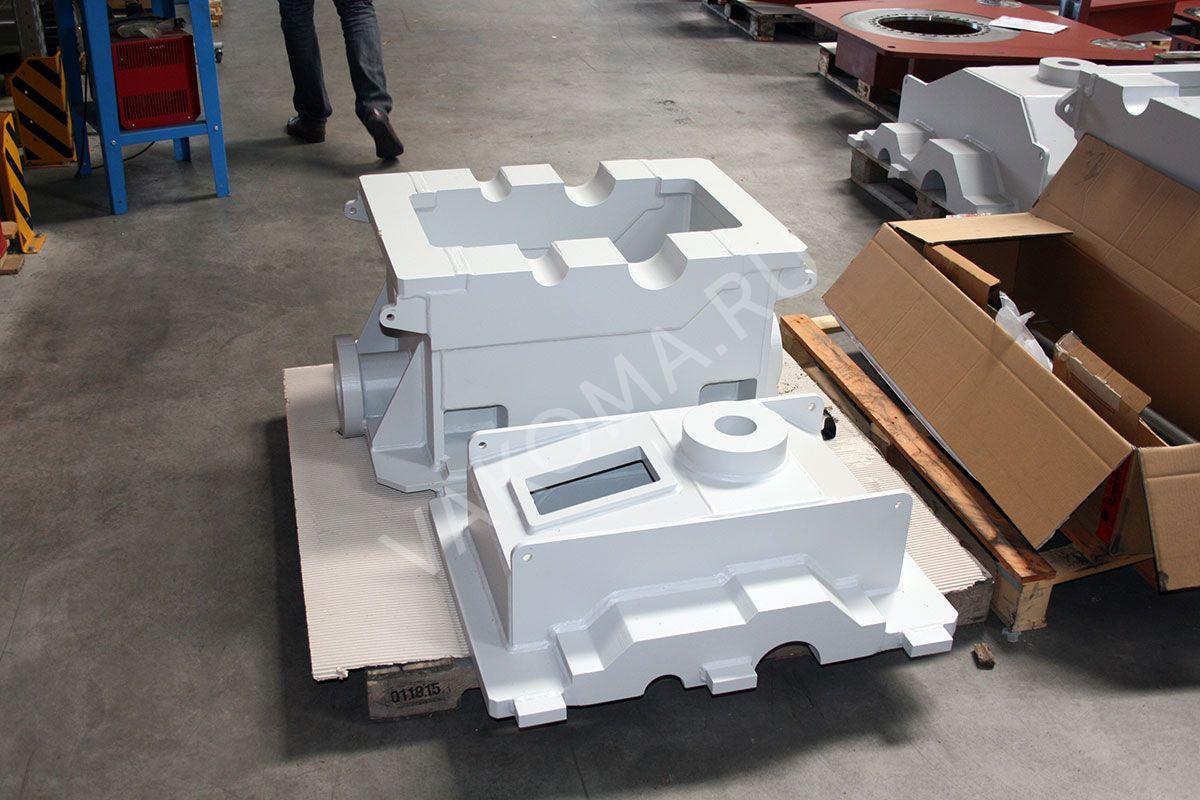

• Корпуса редукторов — крутильно-жесткие, недеформируемые, сварной конструкции (рассчитан в соответствии с МКЭ).

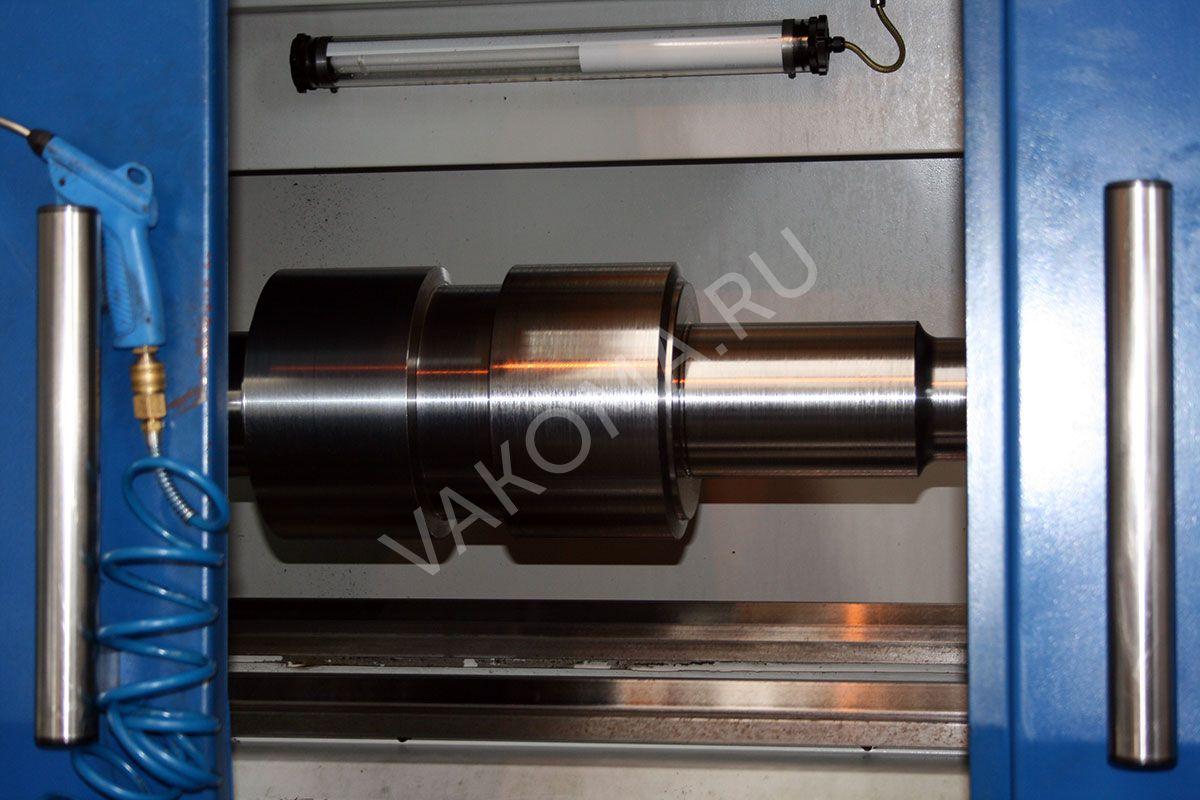

• Зубчатые зацепления закаленные цементованно-шлифованные с динамической балансировкой степени точности G1,6 (DIN ISO 2768-m).
• Исполнение: цилиндрический.

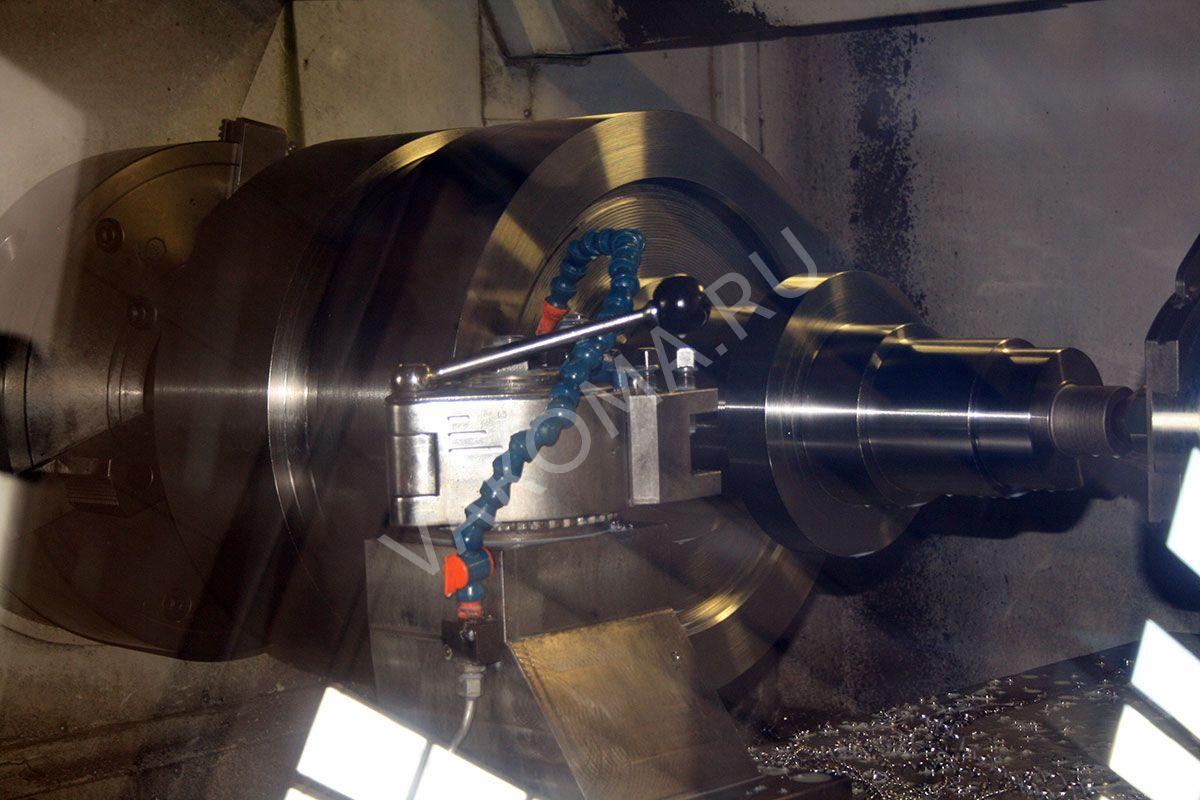

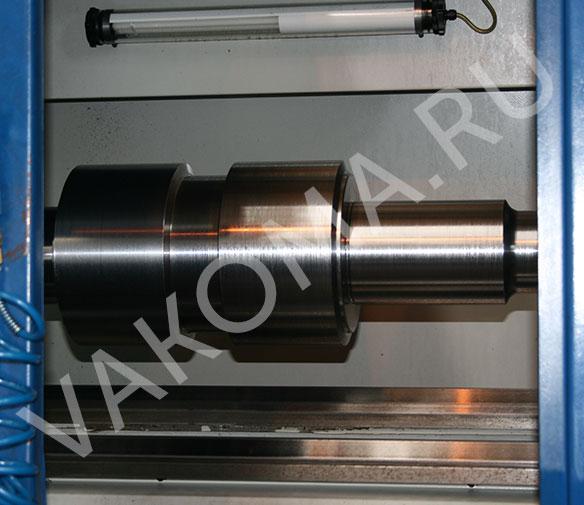

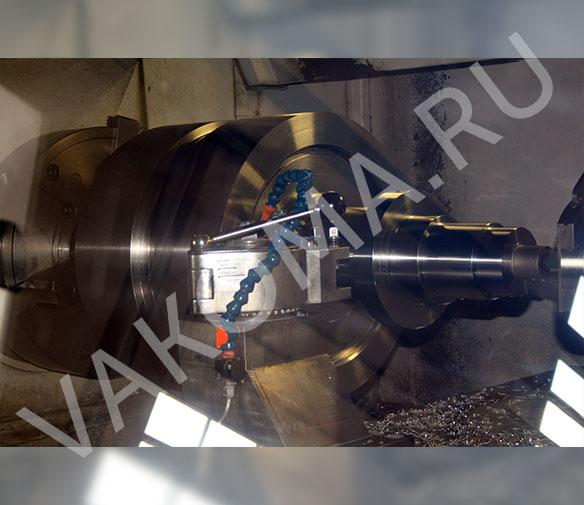

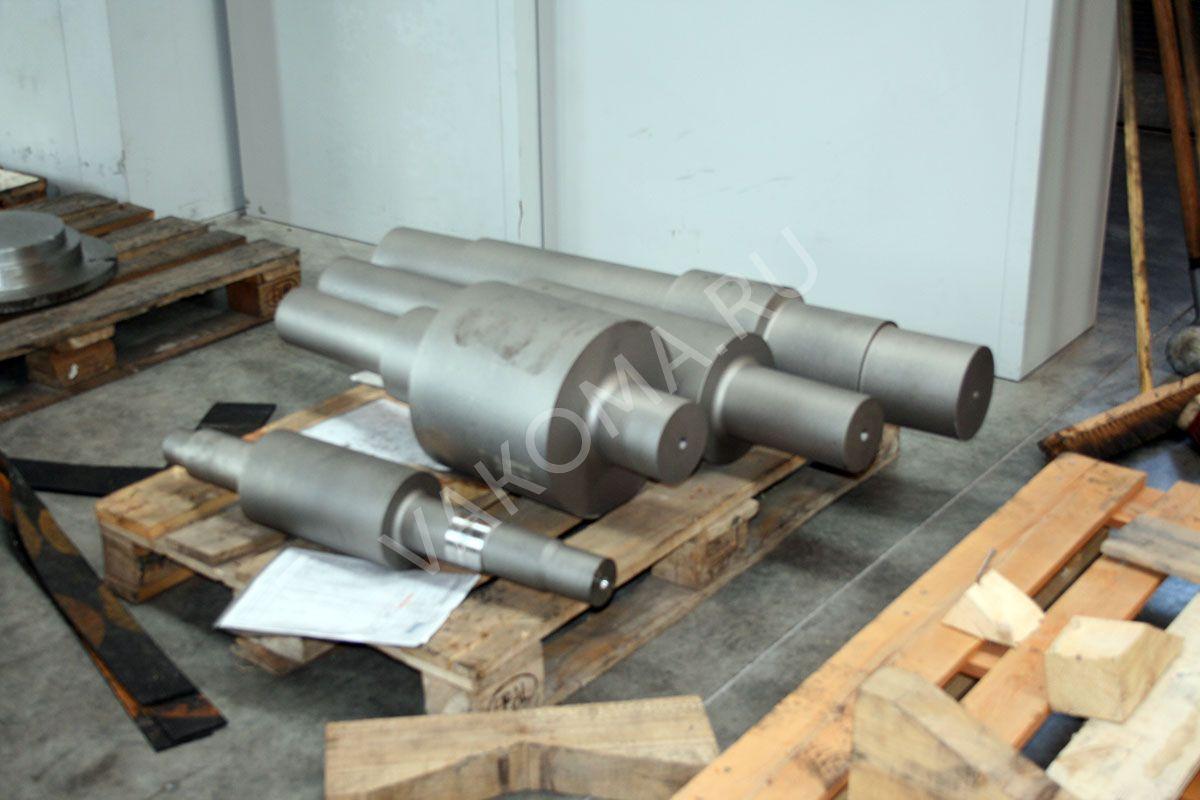

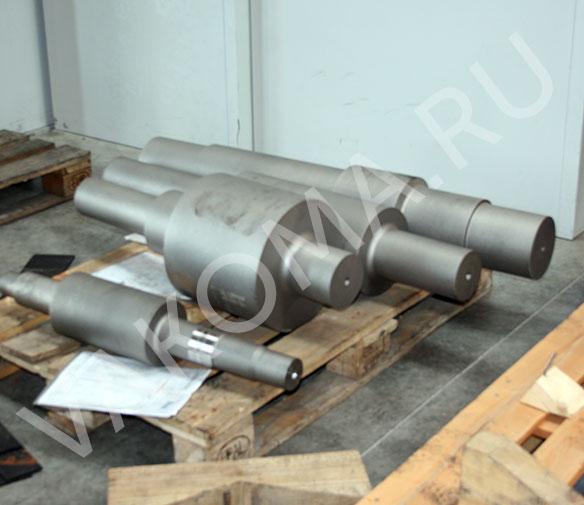

• Материал: а) вал-шестерня 16MnCr5; б) зубчатое колесо 16MnCr5; вал C45 +N.
• Редукторы изготовлены с подшипниками скольжения.
• Функционально важные места снабжены контрольно-измерительными приборами с цифровыми датчиками сигналов.

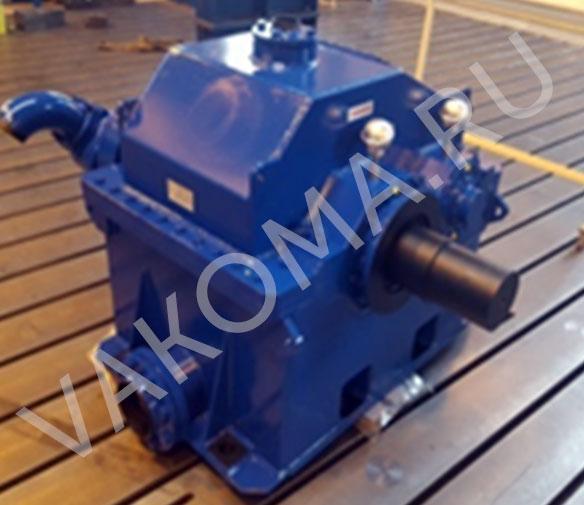

Турборедукторы изготовлены с учетом монтажа и установки на существующие фундаменты редукторов Р-3000 и Р-6000.

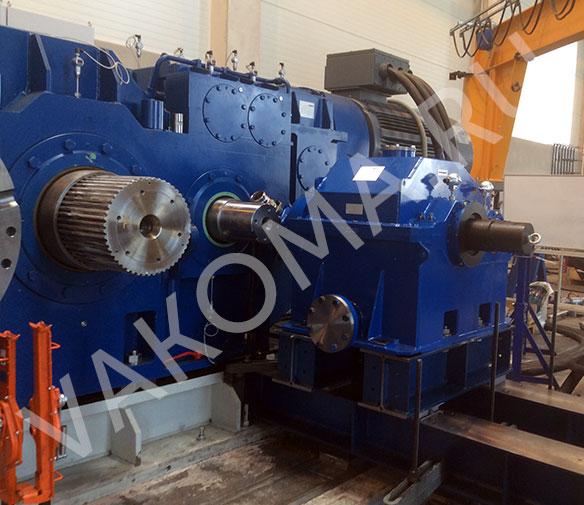

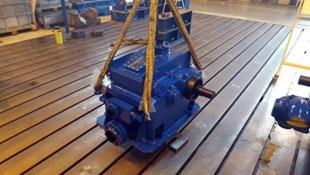

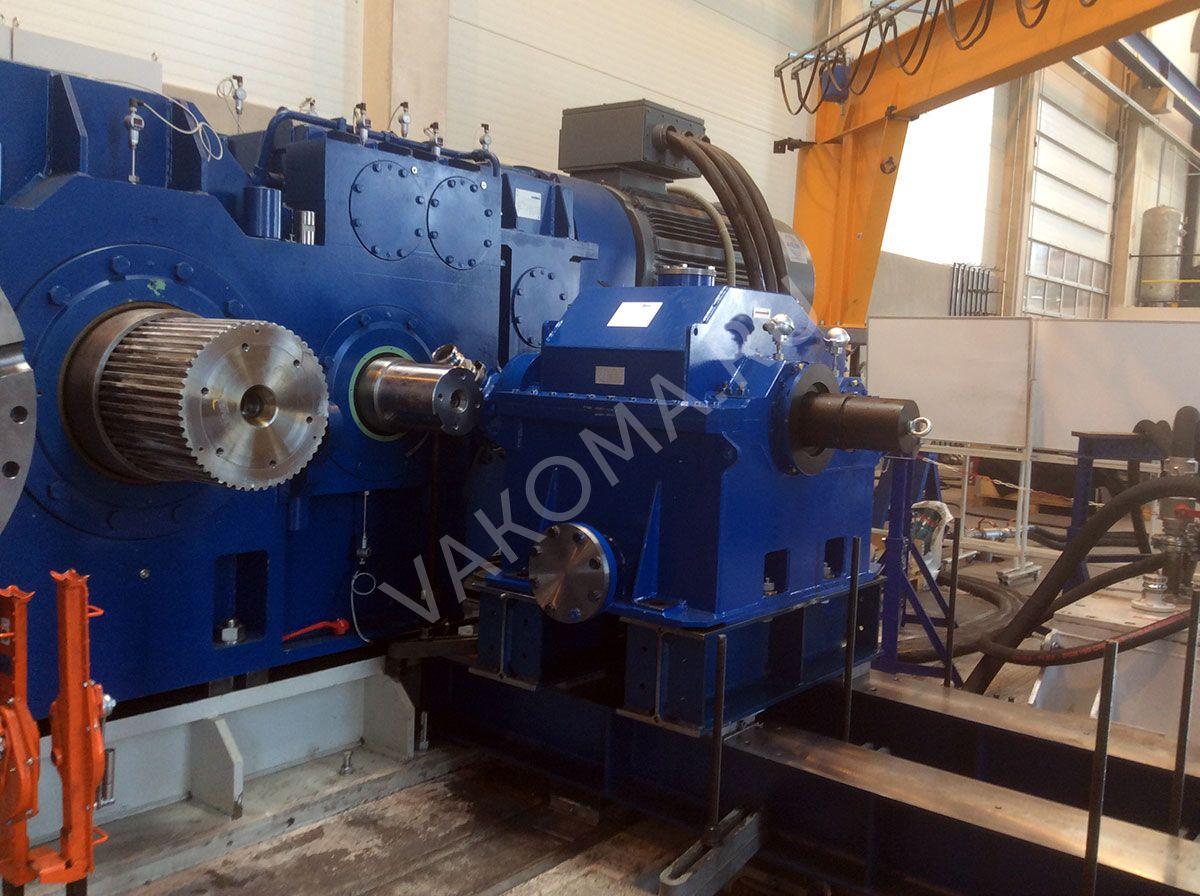

Перед отгрузкой была выполнена обкатка редукторов на испытательном стенде со снятием основных технологических параметров
