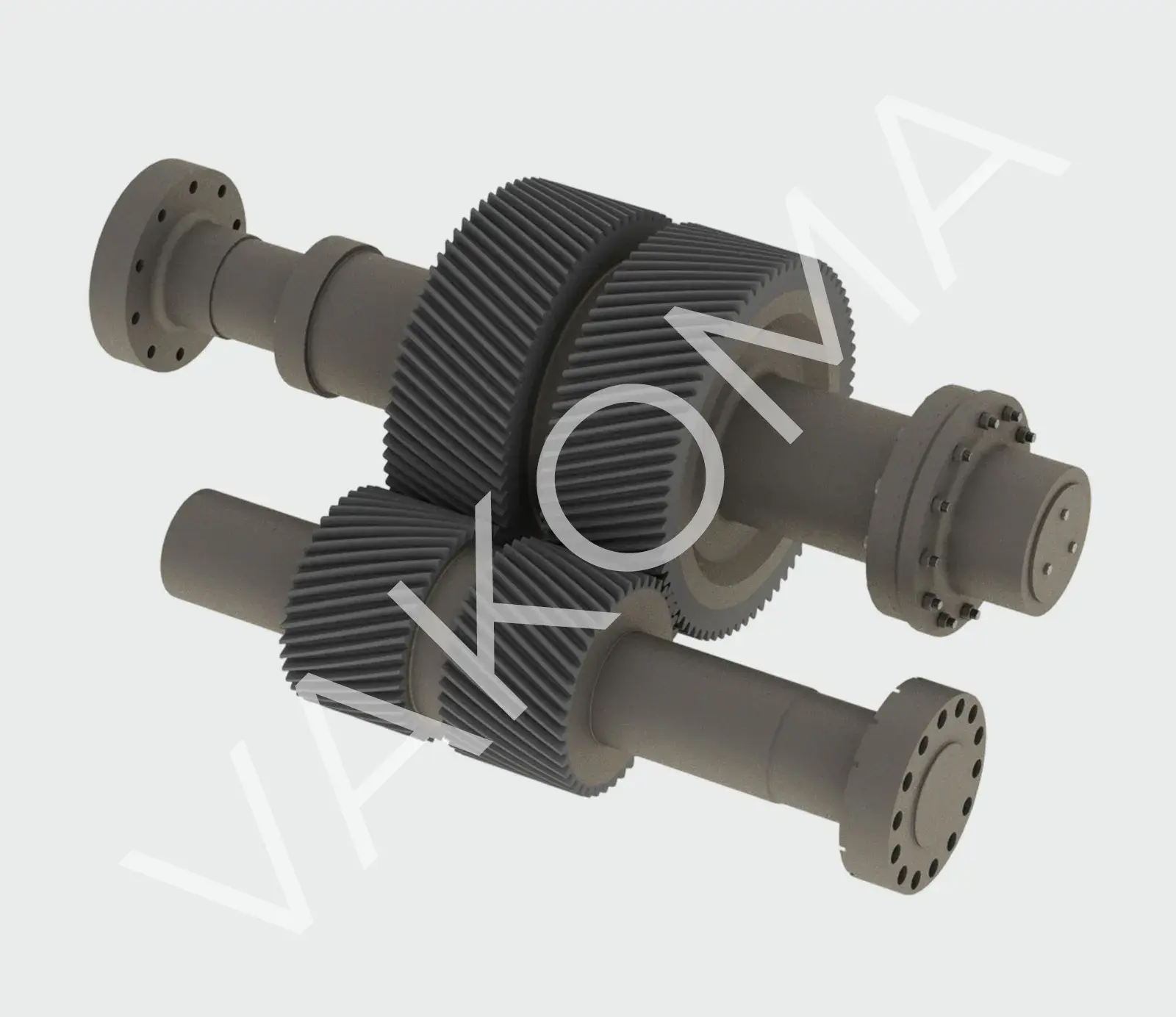

Зубчатые пары для редукторов газовых турбин. Решение по замене продукции FLENDER GRAFFENSTADEN (TX56/1CV, TX61/1CH, TX80/3C)
ООО «ВАКОМА РУС» предлагает к изготовлению и поставке зубчатые пары для редукторов газовых турбин производства FLENDER GRAFFENSTADEN, включая следующие:
1. Нагрузочные редукторы:
| Модель редуктора | Тип, характеристики | Исполнение | Зубчатая пара | Масса зубчатой пары, кг. |
|---|---|---|---|---|
| TX56/1CV | Нагрузочный, 31959 кВт, 5163/3000 об/мин (1,72), а=556,85, ka 1,3 | Вертикальный | Вал-шестерня; Вал-колесо; Вал торсионный. Ст.18NiCrMo5 + цементация зубьев (HRC58…63) + шлифовка зубьев + динамическая балансировка. |
3200 |
| TX61/1CH | Нагрузочный 52400 кВт, 5163/3000 об/мин (1,72), а=614,3, ka 1,1 |
Вертикальный | 4594 | |
| TX80/3C | Нагрузочный, 31359 кВт, 5109/1500 об/мин (3,41), а=800, ka > 1,1 | Горизонтальный | 6668 | |
| TX80/1C | 85000 кВт 5415/3000 об/мин (1,8), а = 755, ka > 1,3 |
Горизонтальный | 8133 |
2. Вспомогательные редукторы:
| Модель редуктора | Тип, характеристики | Зубчатая передача | Масса зубчатой передачи, кг. |
|---|---|---|---|
| BA51BA | Вспомогательный, 696 кВт, 5100/3583/1445 об/мин | Косозубого типа, материал исполнения вал-шестерен и колес зубчатых: ст.18NiCrMo5 + цементация зубьев (HRC58…63) + шлифовка зубьев; Материал исполнения валов: ст. 42CrMo4. Динамическая балансировка. |
511 |
| AB51CA | Вспомогательный, 696 кВт, 5100/3583/1445 об/мин | 425 |
Зубчатые пары ВАКОМА РУС имеют идентичные геометрические размеры зубчатым парам FLENDER GRAFFENSTADEN и устанавливаются в оригинальный корпус редуктора без каких-либо изменений конструкции.
