Зубчатая передача для редуктора FLENDER-BOCHOLT шнекового пластикатора с двумя валами ZSK 170 Coperion KTron GmbH (Германия)

ООО «ВАКОМА РУС» выполнило работы по реверс-инжинирингу, разработке конструкторской документации, изготовлению и поставке зубчатой передачи для редуктора FLENDER-BOCHOLT шнекового пластикатора с двумя валами ZSK 170 Coperion KTron GmbH .

Специалистами нашей компании были выполнены следующие основные этапы реализации проекта:

• Выезд на площадку Заказчика для проведения 3D сканирования оригинальных комплектующих и выполнения инструментальных замеров;
• Оформление расчетно-пояснительной записки с предоставлением всех необходимых расчетов Заказчику;q
• Разработка рабочей конструкторской документации;

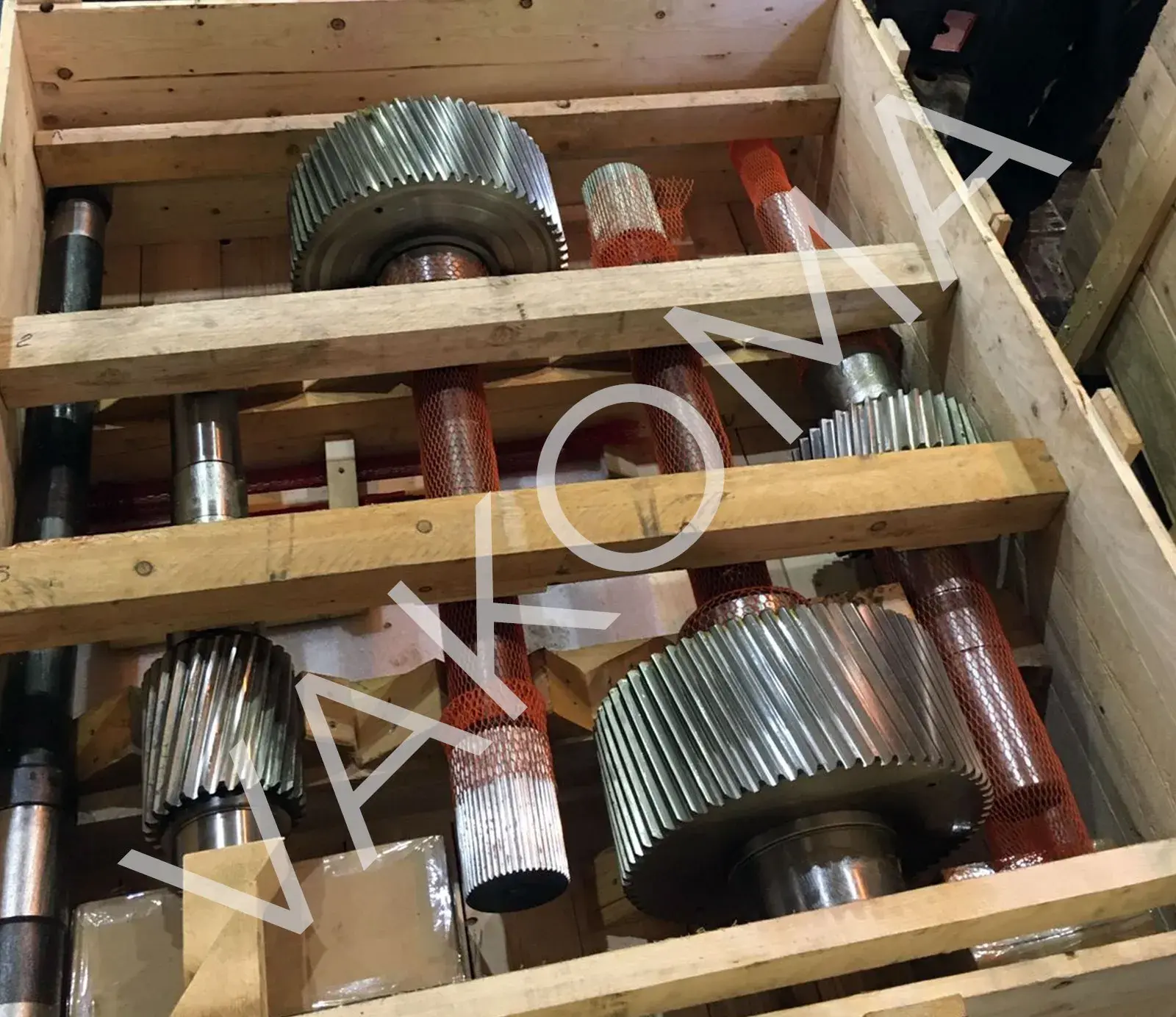

• Изготовление зубчатой передачи.

Зубчатая передача спроектирована и изготовлена с учетом посадочных мест корпуса редуктора и применяемых типов подшипников.

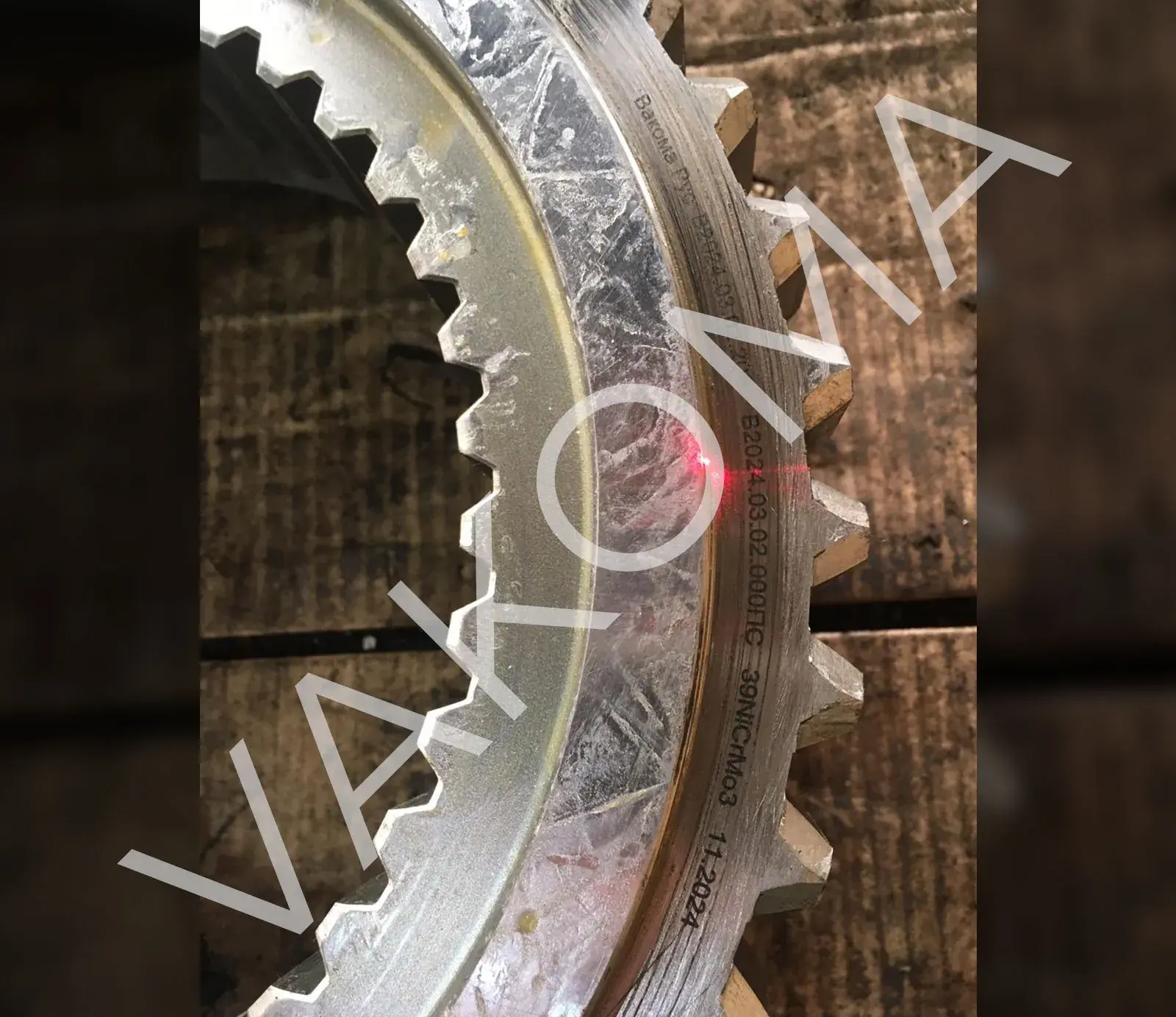

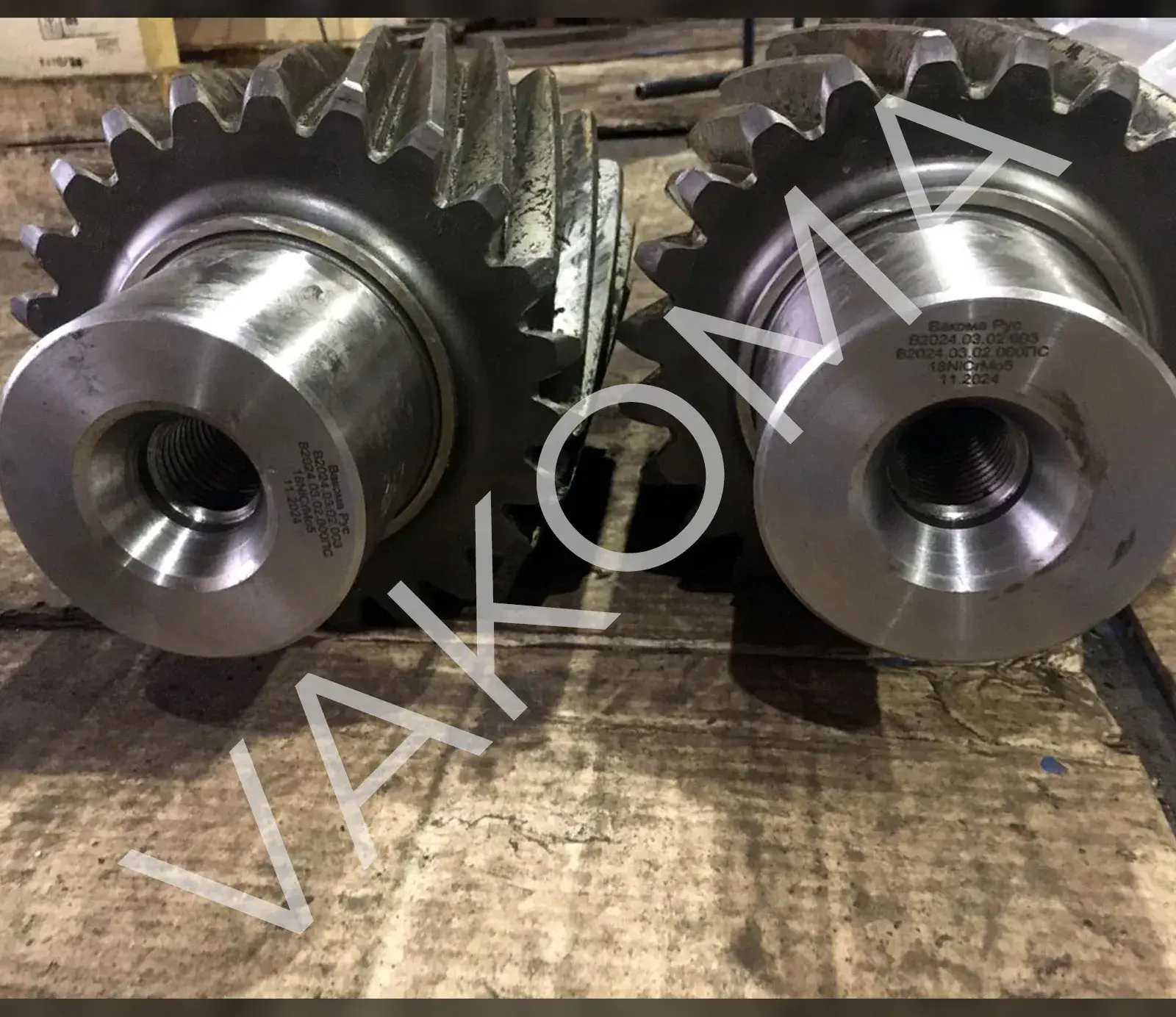

При изготовлении были использованы современные усовершенствованные марки NiCrMo сплавов сталей, имеющие повышенные характеристики, с проведением термообработки поверхности зубьев – цементация (твердость 58-64 HRC, h = 1,6 – 1,8 мм), зубошлифовке.
