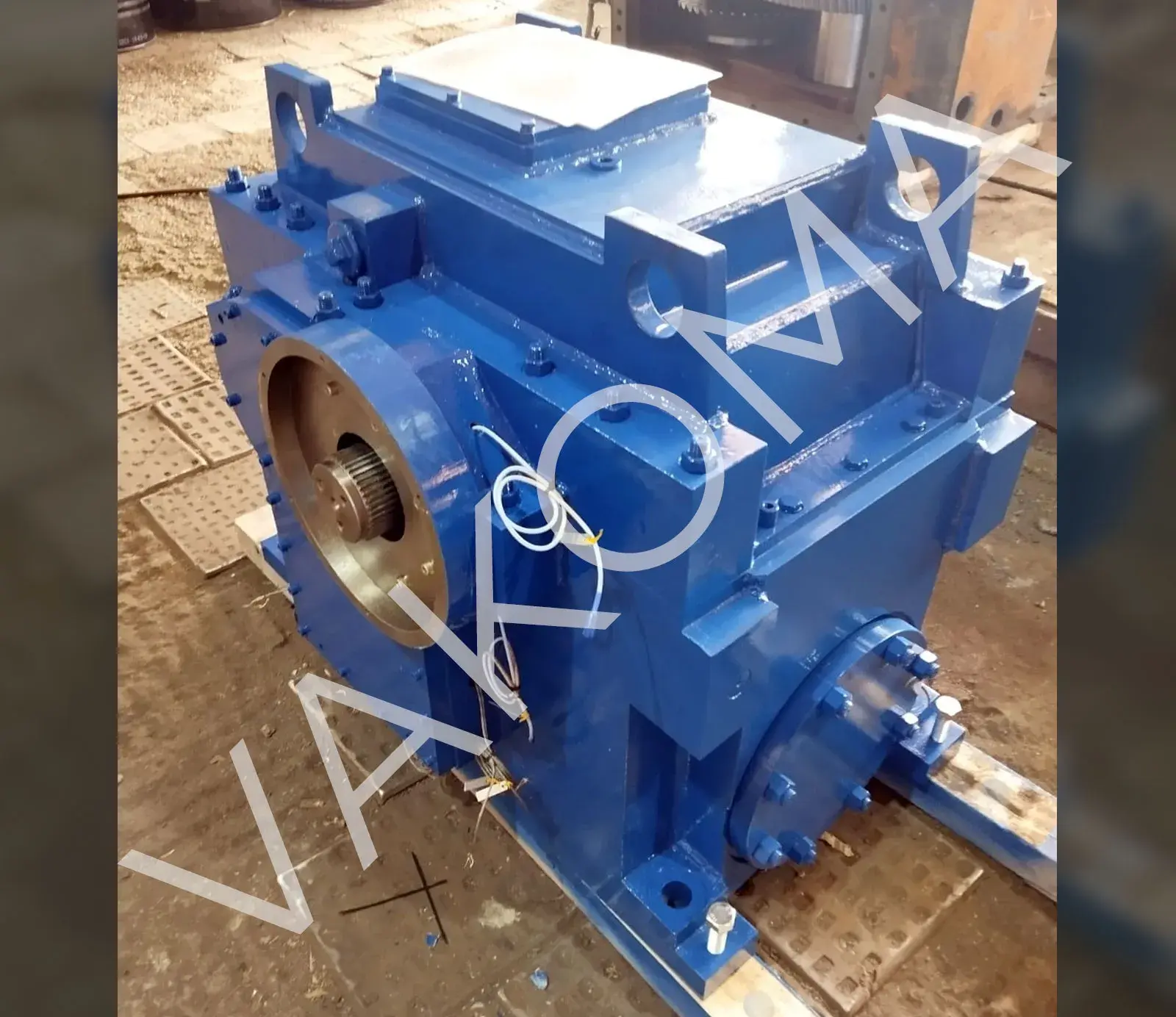

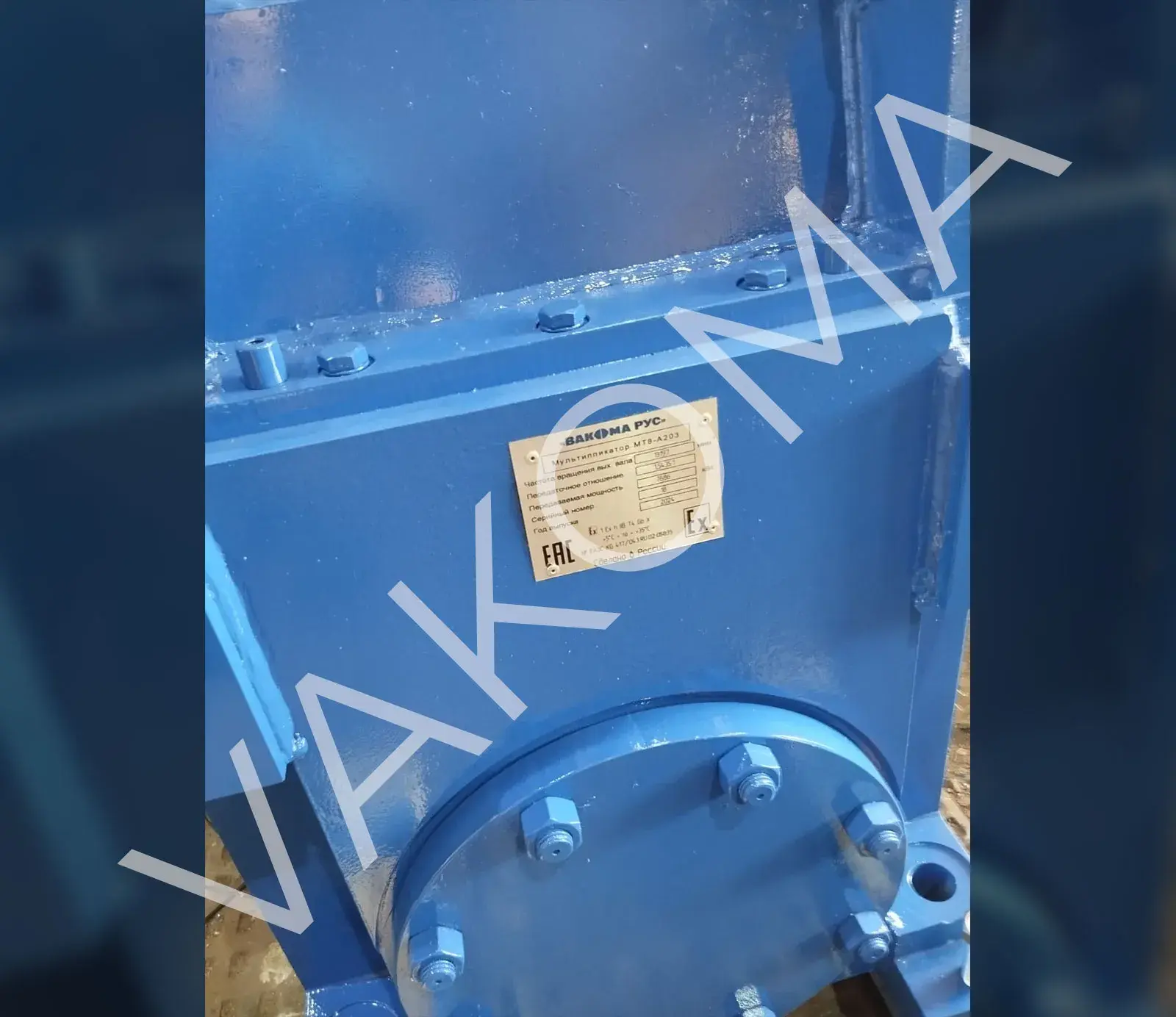

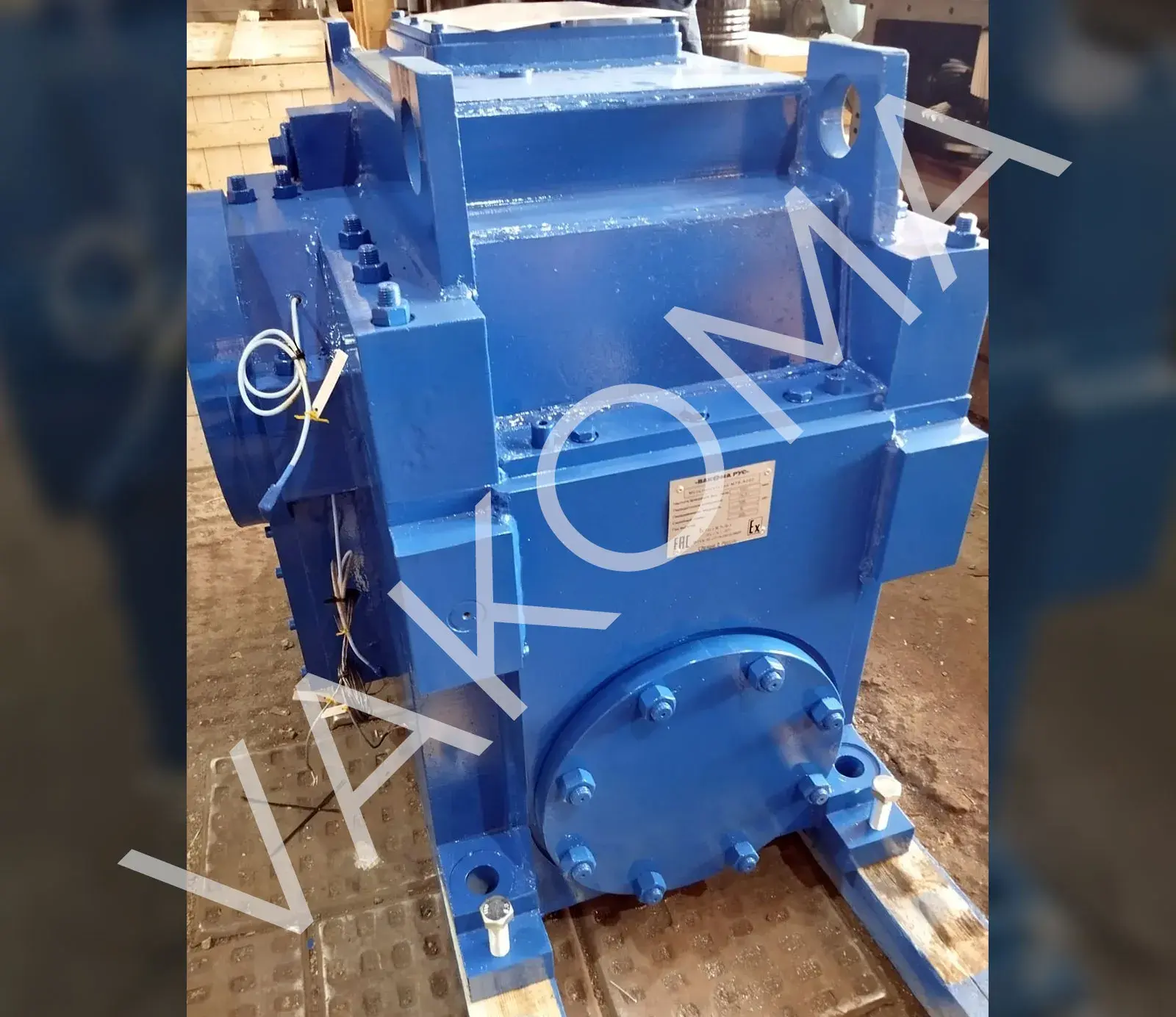

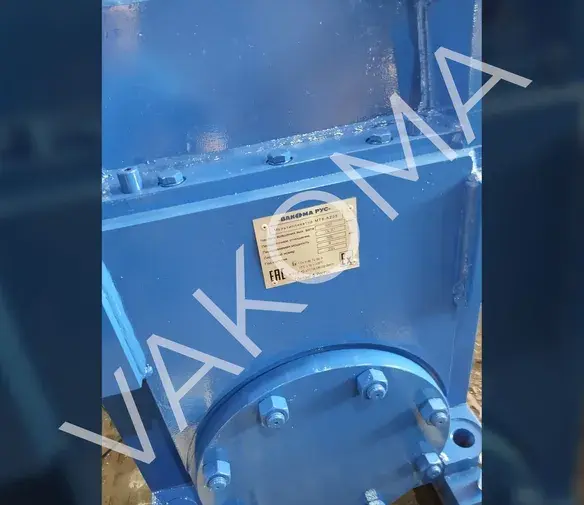

Поставка мультипликатора МТ8-А203 (аналог турборедуктора NFS819D оригинального изготовителя LUFKIN, США) для эксплуатации в составе установки ГТУ Mars-100.

ООО «ВАКОМА РУС» выполнило работы по проектированию, изготовлению и поставке мультипликатора МТ8-А203 с целью его дальнейшей эксплуатации в составе установки ГТУ Mars-100 взамен турборедуктора NFS819D оригинального изготовителя LUFKIN.

Мультипликатор был разработан и изготовлен с учетом монтажа и установки на существующие фундаменты с сохранением присоединительных размеров:

• установка на штатное место без дополнительных строительно-монтажных работ;
• зубчатая передача унифицированного типа ( возможность укладки как в мультипликатор МТ8-А203 ВАКОМА, так и в турборедуктор NFS819D LUFKIN).

Корпус мультипликатора: Крутильно-жесткий, недеформируемый, сварной конструкции. Рассчитан по МКЭ (FEM).

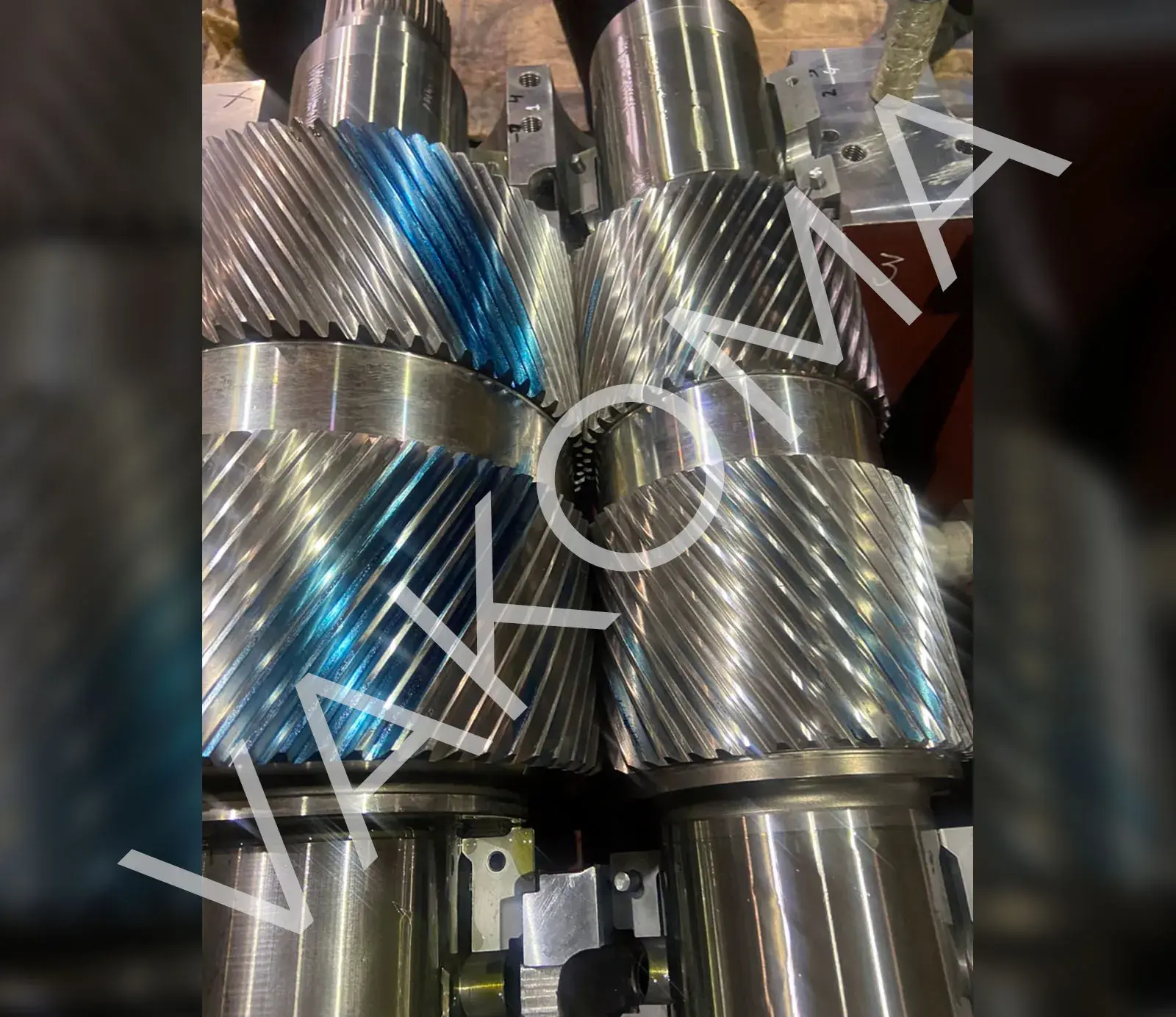

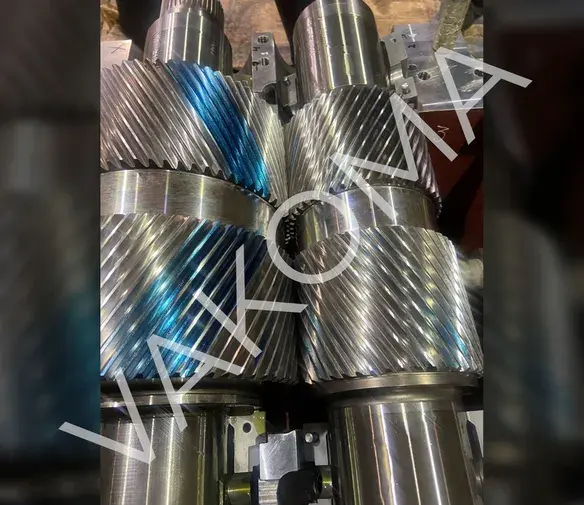

Зубчатая передача:

Расчет зубчатой передачи: ISO 6336:2006, ГОСТ 21354-87.

Проверка расчета и адаптация к европейским стандартам изготовления: по DIN 3990.

Материал изготовления: NiCrMo сплавы сталей, имеющие повышенные характеристики.

Термическая обработка зубьев: цементация (58…64 HRC).

Финишная механическая обработка: зубошлифовка. Точность изготовления: класс точности «4» по ISO 1328.

Динамическая балансировка: класс точности G 2,5 по ISO 1940.

Контроль качества изготовления: трехкоординатный измерительный стенд GLEASON 3000 GMM (общая геометрия), KLINGELNBERG PFSU 1200 (эвольвентометр), AFFRI (контроль твердости).

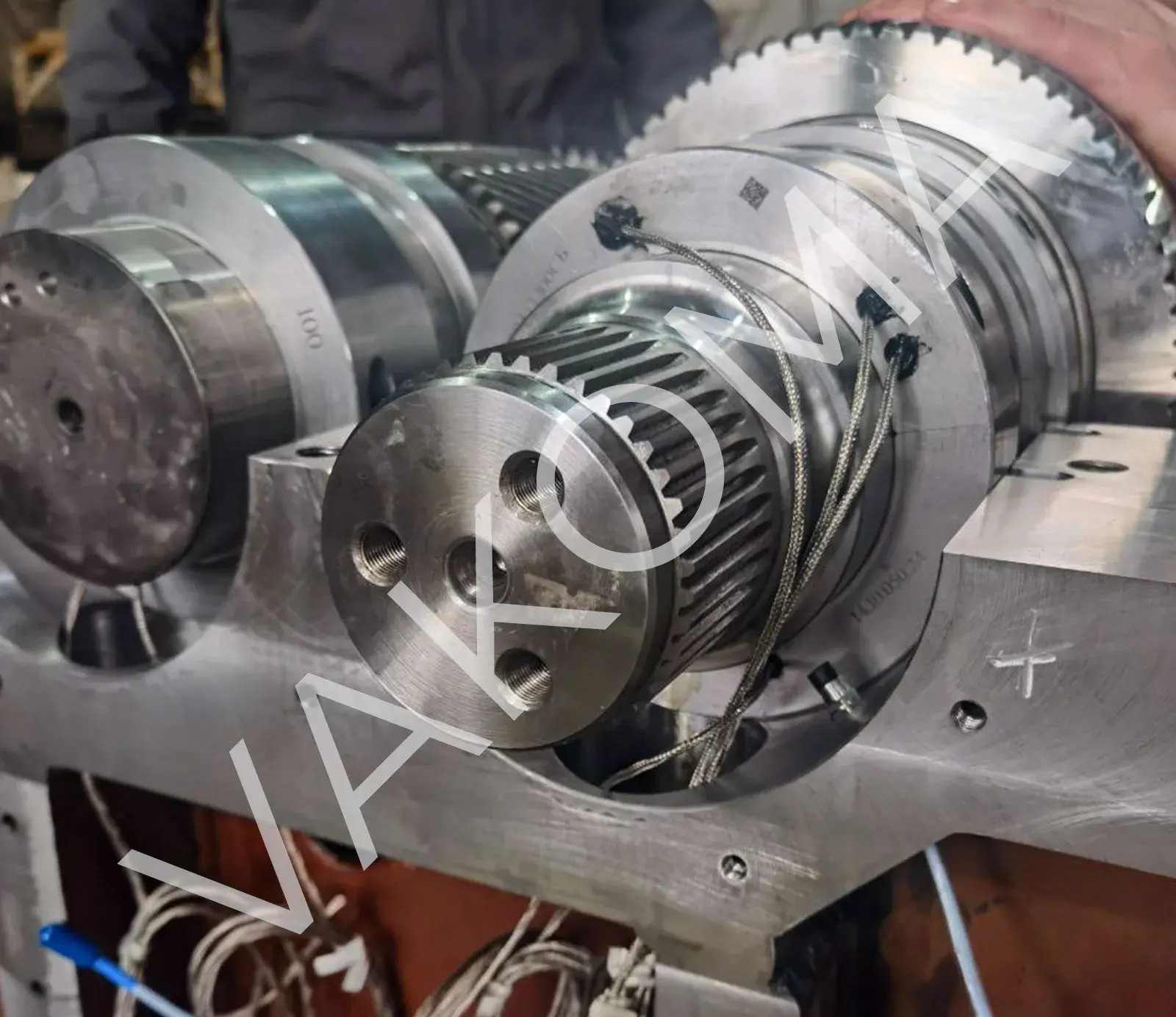

Подшипники мультипликатора:

Применены гидродинамические подшипники. Материал подшипников: конструкционная легированная качественная хромомарганцовая сталь 18ХГТ + Sn81Sb12Cu6Zn0,6 (аналог Tegostar 738). Контроль установки подшипников в корпус редуктора перед укладкой зубчатой пары: с помощью фальш-валов.

Системы контроля мультипликатора:

Мультипликатор МТ8-А203 оснащен датчиками контроля температуры подшипников и вибрации с возможностью интеграции в существующую систему КИПиА Заказчика.

ЗИП:

По требованию Заказчика также был изготовлен комплект унифицированной зубчатой передачи и комплект подшипников скольжения.
